Elektroakustische Anlagen (ELA)

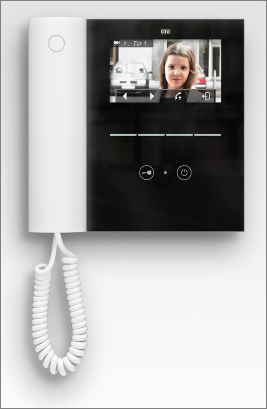

Audio- und Videosprechanlagen zeichnen sich durch ihre einfache Bedienbarkeit, unkomplizierte Installation und hohe Zuverlässigkeit aus. Ihr Anwendungsbereich ist nahezu unbegrenzt, da sie sowohl in Einfamilienhäusern als auch in Hochhäusern Verwendung finden.

Am Markt sind umfassende Komplettsysteme für leistungsstarke Audio- und Videosprechanlagen von verschiedenen Anbietern erhältlich. Diese Systeme sind, wie bereits erwähnt, leicht zu installieren und zu programmieren.

Für die Übertragung von Video-, Audio- und Schaltsignalen sowie der Stromversorgung der Geräte werden lediglich zwei Leitungen benötigt. Falls die Verlegung von Kabeln nicht machbar ist, bieten sich auch drahtlose Lösungen an. Es ist jedoch wichtig, den Aufnahmebereich der Kamera zu berücksichtigen. Öffentliche Räume sollten hierbei ausgenommen werden.

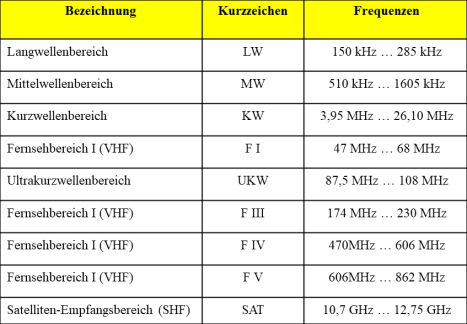

Wenn ein Unternehmen Rundfunk- und Fernsehdienste bereitstellen möchte, erfordert dies die Installation entsprechender Antennen. Die Art und Größe der Antennen hängt von der Anzahl der Endgeräte und den spezifischen Anforderungen ab. In der Tabelle sind die gängigen Wellenbereiche aufgeführt.

Die obige Grafik bietet einen klaren Überblick über die verschiedenen Übertragungswege drahtloser Kommunikation. Zentral dargestellt ist die "Drahtlose Informationsübermittlung", die in zwei Hauptkategorien unterteilt wird: terrestrische und satellitengestützte Übertragung. Beide Kategorien nutzen elektromagnetische Wellen, um Informationen effizient über große Distanzen hinweg zu übermitteln. Diese Wellen werden durch Antennen erzeugt und empfangen, was die grundlegende Technologie hinter der Verbreitung von Signalen in modernen Kommunikationssystemen darstellt. Die Grafik verdeutlicht, wie integrale Antennen in beiden Übertragungsarten sind, und betont ihre Rolle bei der Bereitstellung nahtloser Konnektivität in verschiedenen Umgebungen.

Die Montage der Antennen erfolgt am Antennenstandrohr. Die wichtigsten Eigenschaften des Standrohrs sind seine Höhe und Stabilität. Es wird nicht empfohlen, übrig gebliebene Gas- oder Wasserrohre als Antennenstandrohre zu verwenden. Stattdessen sollten stets die Rohre verwendet werden, die vom Hersteller der Antennen angeboten werden. Beim Aufbau der Antenne sind die erforderlichen Sicherheitsabstände zu beachten, wie in der beigefügten Skizze dargestellt.

Die Einspannlänge eines Antennenrohrs wird als der Abstand zwischen den beiden Schellen definiert, mit denen es befestigt wird. Dieser Abstand sollte mindestens 1/6 der Gesamtlänge des Rohres betragen. Es ist ratsam, eine statische Berechnung durchzuführen, um die erforderliche mechanische Festigkeit zu ermitteln. Basierend auf diesen Berechnungen kann dann das geeignete Standrohr ausgewählt werden. Des Weiteren sollten die Windlasten, die durch die am Mast befestigten Antennen erzeugt werden und die an der Einspannstelle eine Biegebeanspruchung des Standrohrs bewirken, ebenfalls berechnet werden.

Die Abbildung zeigt ein Antennenstandrohr mit drei darauf montierten Antennen. Jede Antenne ist in einer bestimmten Höhe mit entsprechendem Abstand (W1, W2, W3) montiert, um optimale Signalempfangsbedingungen zu gewährleisten. Die Längen (L1, L2, L3) zwischen den Antennen und der Einspannstelle sind klar definiert, um die Stabilität des Rohres unter der Last der Antennen zu sichern. Die Einspannstelle dient zur Verankerung des Standrohrs, was essentiell für die strukturelle Integrität der gesamten Einrichtung ist. Dies ist besonders wichtig in Gebieten mit hohen Windlasten, wo die mechanische Festigkeit von kritischer Bedeutung ist.

Die Tabelle bietet eine detaillierte Übersicht über die technischen Spezifikationen verschiedener Typen von Antennenstandrohren. Sie umfasst Angaben zu Durchmesser, Wandstärke, zulässigem Biegemoment und Nutzlänge der Rohre. Die Typen sind mit ZSD 47 bis ZSH 59 gekennzeichnet und variieren in ihrer Größe und Belastbarkeit, abhängig von den Anforderungen. Besonders hervorgehoben sind die Wandstärken im Einspannbereich, die zwischen 2 mm und 2,5 mm liegen, und die maximal zulässigen Biegemomente, die je nach Typ und Nutzlänge unterschiedlich sind. Diese Daten sind entscheidend für die Auswahl des geeigneten Standrohres, um die Stabilität und Sicherheit der Antenneninstallation zu gewährleisten, besonde1112rs in Gebieten mit hohen Windlasten.

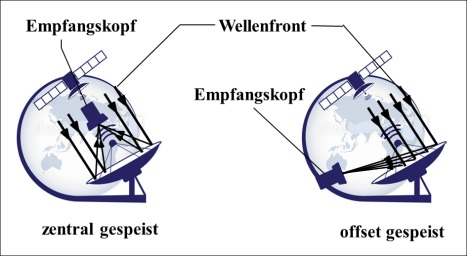

Die meisten Empfangsantennen auf der Erde sind Parabolantennen. Um eine kontinuierliche Nachjustierung zu vermeiden, ist die Geschwindigkeit der Satelliten exakt auf die Geschwindigkeit der Erddrehung abgestimmt. In Bezug auf einen Punkt auf der Erde bewegt sich der Satellit somit scheinbar nicht, sondern behält eine scheinbar feste Position bei. Dies wird von Fachleuten als geostationäre Position bezeichnet.

Parabolantennen empfangen die Signale. Diese Antennen weisen Durchmesser von 90 bis 120 cm auf. Das Empfangssystem, auch als Empfangskopf bezeichnet, befindet sich im Brennpunkt der Antenne.
