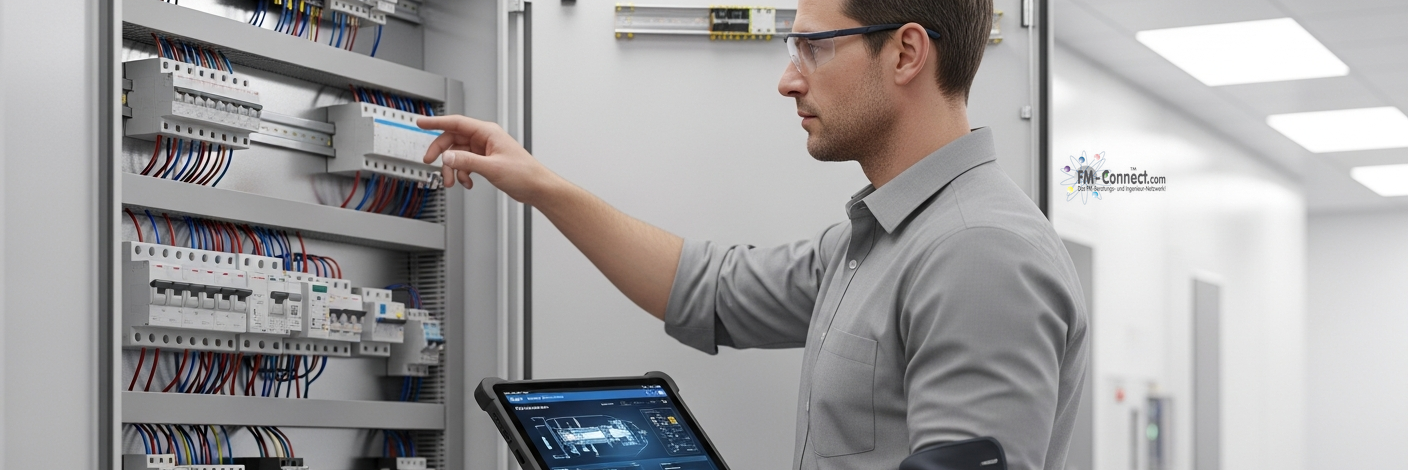

Anlagenverzeichnis und Stammdatenblatt — Elektrotechnik: Technische Anlagenliste

Eine einfache, vollständige technische Anlagenliste mit klaren Prüf- und Wartungsplänen ist Grundlage für einen sicheren und rechtskonformen Betrieb aller elektrischen Anlagen. Erfasst werden z. B. Netz- und Hausanschluss, Haupt- und Unterverteilungen, Kabel- und Leitungsnetze, Schutzorgane (LS- und FI-Schalter), Erdungs- und Potentialausgleichsanlage, Blitz- und Überspannungsschutz, Notstrom/USV sowie Sicherheits- und Notbeleuchtung. Regelmäßige Prüfungen nach DIN VDE 0100/0105 und DGUV Vorschrift 3 sowie eine gut strukturierte Dokumentation stellen die Einhaltung der BetrSichV und der relevanten DIN-VDE-Normen sicher und senken das Risiko von Ausfällen, Bränden und Unfällen.

Elektrotechnik: Technische Anlagenliste Gebäude

Anlagenbestandsliste (Muster; wird mit den Originaldaten ersetzt)
Stammdatenblatt
Rollen, Nachweise, Dokumentation

Anlagenverzeichnis- Technische Anlagenliste (Baujahr 2026)

Nr.	Anlagentyp	Nennleistung [kVA]	Nennspannung [V]	Bemessungsstrom [A]	Schalt-/Schutzgerät	Schutzklasse / IP	Standort/Bereich	Besondere Ausstattung	Baujahr
1	NS-Hauptverteilung HV-1	630	400	1,00	Leistungsschalter	Kl. I / IP31	Schalthaus Nord	Hauptsammelschiene, Überspannungsableiter Typ 1+2, Energiezähler MID	2.026
2	Unterverteilung UV-Büro A	160	400	250	LS-/FI-Kombination	Kl. I / IP31	Bürotrakt A, EG	FI/LS für alle Stromkreise, Reservefelder	2.026
3	Unterverteilung UV-Produktion	250	400	400	Kompaktleistungsschalter	Kl. I / IP54	Produktionshalle 1	Staubgeschütztes Gehäuse, Überspannungsableiter Typ 2	2.026
4	Notstromaggregat NEA-1	400	400	600	Netz-/Generatorschalter	Kl. I / IP23	Außenbereich Technik	Automatisches Netzersatzsystem, Abgasnachbehandlung	2.026
5	USV-Anlage Serverraum	80	400	125	Elektronischer Leistungsschalter	Kl. I / IP20	Serverraum IT	Online-USV, Batteriemonitoring, SNMP-Schnittstelle	2.026
6	Sicherheitsbeleuchtungszentrale	20	230/400	63	Leitungsschutzschalter	Kl. I / IP20	Treppenhaus / Bürotrakt	Zentrale Überwachung nach DIN VDE 0108, Prüfeinrichtung	2.026
7	PV-Wechselrichter Dach	100	400	160	DC-/AC-Leistungsschalter	Kl. I / IP65	Dachfläche Halle 2	DC-Lasttrennschalter, Erzeugungszähler	2.026
8	Ladesystem E-Mobilität	44	400	64	LS-/FI Typ B	Kl. I / IP54	Parkplatz Mitarbeiter	2 × 22 kW-Ladepunkte, RFID-Zugang, MID-Zähler	2.026

Stammdatenblatt je Heizungsanlage (Struktur)

Anlagennummer, Standort, Einsatzumgebung (innen/außen, trocken/feucht, staubig/korrosiv, ggf. Ex-Bereich), Anlagenart (z. B. NS-Hauptverteilung, Unterverteilung, Notstrom, USV, Beleuchtung, Ladeinfrastruktur, PV-Anlage) und versorgte Bereiche (Büros, Produktion, Serverraum, sicherheitsrelevante Verbraucher).
Hersteller, Typ, Seriennummer, CE-/VDE-Kennzeichnung, Nennspannung, Nennstrom, Schutzart (IP), Netzform (z. B. TN-S), Kabelquerschnitte, Schutzorgane (LS, FI/RCD, Leistungsschalter, Sicherungen), Erdungs- und Potentialausgleich, Überspannungs- und Blitzschutz, Zähler und Messgeräte, GLT-/CAFM-Anbindung.
Gerätedaten und Schutzparameter: eingestellte Auslösewerte (LS, FI, Motorschutz), Kurzschlussfestigkeit, maximale Leiterlängen, Schaltfolgen und Verriegelungen, Autonomiezeiten von Notstrom- und USV-Anlagen, einfache Maßnahmen gegen Stromschlag und Brand (z. B. AFDD nach DIN VDE 0100-420).
Verteilungssystem: Übersicht über Einspeisung, Haupt- und Unterverteilungen, Steigleitungen und Endstromkreise, Steckdosen- und Beleuchtungskreise, Motor- und Antriebskreise, Kennzeichnung von Brandabschnitten und Funktionserhaltleitungen, wesentliche Kabeltypen und Verlegearten nach DIN VDE 0298, Bereiche mit erhöhter Belastung oder Störanfälligkeit.
Klassifizierung: Anlagenfunktion (Allgemeinstrom, Sicherheitsstrom, IT-/Serverversorgung, Antriebstechnik, PV-/E-Mobilität), Gebäudenutzung (Büro, Produktion, Lager, Versammlungsstätte), typische Betriebszeiten und Lastprofil, wichtige Energiedaten (Jahresstromverbrauch, Lastspitzen, cos φ) sowie grobe Einschätzung der Restlebensdauer und des Sanierungsbedarfs.
Prüf- und Wartungsfristen (siehe Abschnitt C) mit Verweis auf Anlagenbuch/Prüfbuch; relevante Regeln (BetrSichV, TRBS 1201, DIN VDE 0100-600, DIN VDE 0105-100, DIN VDE 0100-410/-420, DIN EN 61439, DGUV Vorschrift 3, VDI 3810 Blatt 4, VDI 6026); Intervalle für Wiederholungsprüfungen, Messungen (Isolationswiderstand, Schleifenimpedanz, Erdungswiderstand), Funktionsprüfungen der Schutzeinrichtungen, Sichtkontrollen der Verteilungen und Kabelwege, Wartung von Notstrom-, USV- sowie Blitz- und Überspannungsschutzanlagen, Nutzung von GLT-/Energie- und CAFM-Daten für zustandsorientierte Instandhaltung.

Rollen, Nachweise, Dokumentation

Gefährdungsbeurteilung & Prüfkonzept: Arbeitgeber/Betreiber legt nach BetrSichV § 3, § 14, TRBS 1111/1201 und DGUV Vorschrift 3 für jede Elektroanlage fest, was geprüft und gewartet wird, in welchen Abständen und durch welche Elektrofachkräfte. Im Fokus stehen Schutz vor Stromschlag, Kurzschluss/Überlastung, Lichtbogen, Brandgefahr sowie Funktion von Notstrom/USV, Sicherheitsbeleuchtung, Blitz- und Überspannungsschutz.
Wiederkehrende Prüfungen und Kontrollen: Regelmäßige Erst- und Wiederholungsprüfungen nach DIN VDE 0100-600, DIN VDE 0105-100 und DGUV Vorschrift 3 (z. B. Messung von Isolationswiderstand, Schleifenimpedanz, Erdungswiderstand, RCD-Test, Funktionsprüfung von Not-Halt, Sicherheitsbeleuchtung, Notstrom/USV, Blitz- und Überspannungsschutz, Thermografie an Schaltanlagen). Zusätzliche Prüfungen vor Erstinbetriebnahme, nach Änderungen, Störungen oder längeren Stillständen.
Anlagenbuch/Prüfbuch je Elektroanlage: Führen und bereithalten nach VDI 6026, VDI 3810 Blatt 4, BetrSichV, TRBS 1201, DIN EN 61439 und DIN VDE 0100-600/0105-100. Enthält Stammdaten, einpolige Pläne und Stromlaufpläne, Prüf- und Messprotokolle (inkl. DGUV-V3-Nachweise), Wartungs- und Reparaturnachweise, Thermografie- und Störungsberichte, Protokolle von Funktionsprüfungen sowie eine Übersicht über fällige Maßnahmen und Fristen.
