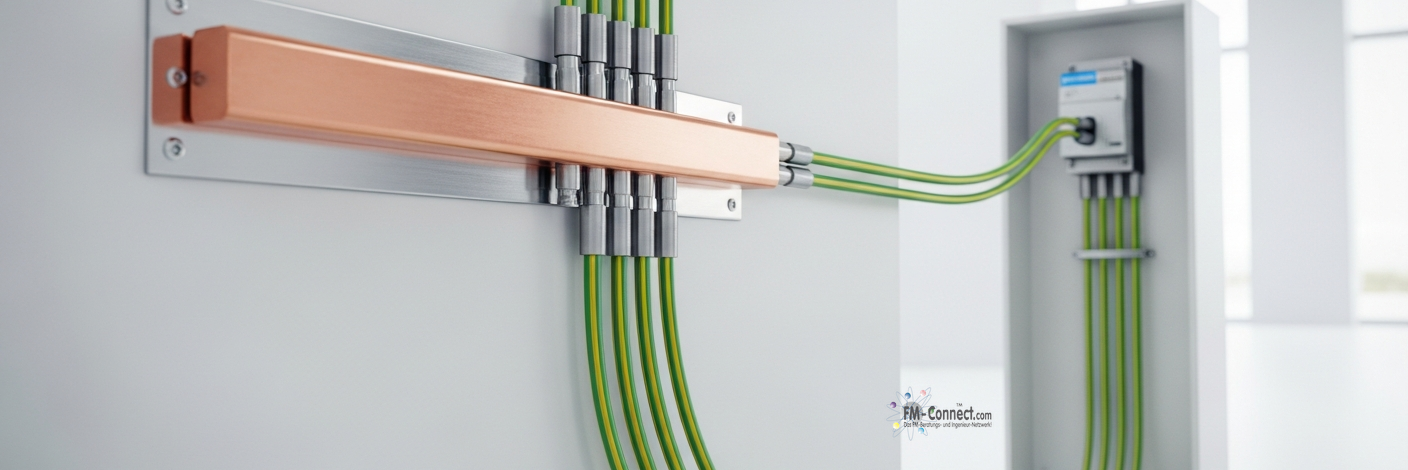

Blitzschutz- und Erdungssysteme

Die Anlagenbeschreibung ist ein zentrales Referenzdokument für Planung, Errichtung und Betrieb. Sie wird in der Leistungsphase 2 und 3 der Honorarordnung für Architekten und Ingenieure (HOAI) erstellt. Die HOAI ordnet die Technische Ausrüstung in neun Leistungsphasen ein. Sie bestimmt, dass zur Technischen Ausrüstung unter anderem Starkstromanlagen, Fernmelde- und informationstechnische Anlagen sowie nutzungsspezifische Anlagen gehören. Blitzschutz- und Erdungsanlagen fallen in diese Anlagengruppen. Die Anlagenbeschreibung dokumentiert die Blitzschutzklasse nach DIN EN 62305-3 (VDE 0185-305-3), das gewählte Erdungssystem und den Potentialausgleich. Sie dient als Grundlage für behördliche Genehmigungen, die Einweisung des Betreiberpersonals und spätere Audits.

Der Genehmigungsantrag ist besonders bei Sonderbauten, Industriebauten oder versicherungsrelevanten Objekten erforderlich. Er basiert auf der detaillierten Anlagenbeschreibung und enthält die maßstäblichen Pläne, Blitzschutzkonzepte, statische Nachweise sowie Nachweise zur Einhaltung von Brandschutz-, Arbeitsschutz- und Umweltschutzanforderungen. Der Antrag wird vom Fachplaner TGA zusammen mit dem Bauherrn bei der zuständigen Bauaufsichtsbehörde eingereicht und sichert die rechtssichere Errichtung der Anlage.

Die ATV DIN 18384 ist Teil C der VOB und legt die allgemeinen technischen Vertragsbedingungen für die Ausführung von Blitzschutz-, Überspannungsschutz- und Erdungsanlagen fest. Sie gilt für die Ausführung in und außerhalb von Gebäuden und zugehörigen Außenanlagen. As-built-Pläne dokumentieren den tatsächlich ausgeführten Zustand der Fangeinrichtungen, Ableitungen, Trennstellen und Erdungspunkte. Sie sind verbindliche Grundlage für den laufenden Betrieb, Wartungen und spätere Änderungen. Sie müssen alle Änderungen während der Bauphase enthalten und werden vom Errichter erstellt und im Rahmen der Abnahme übergeben.

Die Anschluss- und Schnittstellentabelle ermöglicht eine eindeutige Nachvollziehbarkeit der Erdungs- und Schutzmaßnahmen. Sie weist alle Anschlussstellen (Fangeinrichtungen, Ableitungen, Blitzschutz-Potentialausgleich, Verbindung zu anderen metallischen Installationen und Energie-/Datennetzen) nach. Für spätere Prüfungen und Störungsanalysen ist diese Liste unverzichtbar. Sie wird während der Ausführung aktualisiert und bildet zusammen mit den As-built-Plänen die Grundlage für die technische Dokumentation.

Die System- und Funktionsbeschreibung erläutert die Funktionsweise des Blitzschutz- und Erdungssystems, einschließlich Schutzprinzip, Wirksamkeit, Systemgrenzen und Wechselwirkungen mit anderen technischen Anlagen. Sie unterstützt das Facility-Management-Personal bei einem sicheren und normgerechten Betrieb. Insbesondere muss die Beschreibung auf die Blitzschutzklasse, den Schutz von Personen, den Brandschutz sowie die Integration in das Gebäudemanagement eingehen.

Das Prüfprotokoll ist zwingende Voraussetzung für die Inbetriebnahme und Versicherbarkeit der Blitzschutzanlage. Die Norm DIN EN 62305-3 (VDE 0185-305-3) fordert, dass Blitzschutzsysteme bei Errichtung und in regelmäßigen Abständen geprüft werden. Laut Fachinformation beginnen die Prüfungen mit einer Sichtprüfung der äußeren und inneren Blitzschutzmaßnahmen, gefolgt von Messungen der Durchgängigkeit der Ableitungen und der Erdungswiderstände. Die Prüffristen richten sich nach der Schutzklasse und den Hinweisen der VdS-Richtlinie; zuständig sind Blitzschutz-Sachverständige. TÜV SÜD weist darauf hin, dass planungs- und baubegleitende Prüfungen sowie wiederkehrende Prüfungen nach DIN EN 62305-3 und -4 durchgeführt werden müssen. Das Protokoll dokumentiert die Ergebnisse der Sichtprüfung, der Messungen, die Bewertung und die Freigabe oder Mängelliste.

Messprotokolle dokumentieren die Ergebnisse der Erdungs- und Durchgangsmessungen und ergänzen das Abnahmeprotokoll. Sie dienen als Nachweis der Wirksamkeit des Erdungssystems und sind bei jeder Wiederholungsprüfung zu aktualisieren. Die Protokolle müssen den Messaufbau, verwendete Geräte, Messwerte und Grenzwerte enthalten. Für wiederkehrende Prüfungen gelten die in DIN EN 62305-3 festgelegten Prüffristen; abhängig von der Blitzschutzklasse müssen die Prüfungen in bestimmten Intervallen (meist 1, 2 oder 3 Jahre) durchgeführt werden.

Die Gewährleistungsübersicht legt fest, ab wann die Verjährungsfristen für Mängelansprüche laufen und welche Leistungen betroffen sind. Nach deutschem Bauvertragsrecht beträgt die Verjährungsfrist für Bauwerke in der Regel fünf Jahre. Für Blitzschutzanlagen ist insbesondere zu beachten, dass Mängel an erdverlegten Leitungen oft später auftreten. Die Übersicht dient dem Betreiber zur Sicherung von Ansprüchen gegenüber dem Errichter und bildet die Grundlage für das Mängelmanagement im Facility Management.

Ein Assetbuch ist die Masterdatenquelle für die Verwaltung von Anlagen. Die Richtlinie VDI-MT 3810 Blatt 1 beschreibt Grundvoraussetzungen des verantwortlichen Umgangs mit Betreiberpflichten und gibt Empfehlungen für den sicheren, nachhaltigen Betrieb von Gebäuden und TGA-Anlagen. Sie richtet sich an Planer, Errichter, Betreiber und Behörden und enthält praktische Hinweise zur Dokumentation sowie Checklisten. Die Deutsche Gesellschaft für wirtschaftliche Zusammenarbeit (DGWZ) hebt hervor, dass die 2023 neu erschienene VDI-MT 3810 Blatt 1 grundlegende Informationen für einen sicheren Betrieb bereitstellt und Betreiberpflichten, Voraussetzungen und Aufbau einer Betreiberorganisation erläutert.

In der Entwurfsplanung (Leistungsphase 3 nach HOAI) wird das grundsätzliche Blitzschutz- und Erdungskonzept des Bauvorhabens festgelegt. Der Fachplaner ermittelt zunächst, ob und in welchem Umfang ein Blitzschutz erforderlich ist – oft anhand einer Risikoanalyse gemäß DIN EN 62305-2, die Gebäudeart, Nutzungsprofil und Schutzbedarf bewertet. Darauf aufbauend wird die Blitzschutzklasse (I–IV) bestimmt, welche das Schutzniveau definiert. Im Entwurfsnachweis werden die Anordnung und Wirkweise der Anlage konzipiert: Zum Beispiel wird mittels Schutzwinkel- oder Maschenverfahren festgelegt, wie Fangeinrichtungen (Ableiter, Fangstangen) angeordnet sein müssen, um das Gebäude vollständig zu schützen. Ebenso wird die Erdungsart und der Blitzschutz-Potentialausgleich geplant – in der Regel die Integration eines normgerechten Fundamenterders nach DIN 18014 oder alternativ Erdungsanlagen (Ringerder, Tiefenerder) und deren Anschlusspunkte. Diese Entwurfsunterlage dokumentiert das grundsätzliche Schutzniveau und stellt sicher, dass das gewählte Konzept technisch umsetzbar und mit anderen Gewerken abgestimmt ist. Sie bildet die technische Grundlage für die weitere Ausführungsplanung und dient zur Abstimmung mit Bauherren, Prüfsachverständigen oder Genehmigungsbehörden, falls erforderlich.

In der Ausführungsplanung (Leistungsphase 5) werden die Blitzschutz- und Erdungsanlagen detailliert berechnet und konkret ausgelegt, sodass die Anlage technisch einwandfrei gebaut werden kann. Der Fachplaner dimensioniert alle Anlagenteile nach den einschlägigen Normen (insbesondere DIN EN 62305-3 / VDE 0185-305-3 für äußere Blitzschutzsysteme). Es werden passende Leiterquerschnitte und Materialspezifikationen festgelegt – z.B. Mindestquerschnitte für Ableitungen (typischerweise ≥50 mm² Kupfer) oder bandverzinkter Stahl – um den Blitzstrom sicher abzuleiten. Trennungsabstände werden berechnet, um gefährliche Überschläge innerhalb des Gebäudes zu vermeiden; dabei berücksichtigt man Abstände zu elektrischen Anlagen, Metallteilen und Leitungen gemäß Normvorgaben. Alle Anschlussdetails und Konstruktionsvorgaben (etwa Anschluss der Fangleiter an Dachaufbauten, Verbindung an den Erdungsanschluss im Fundament, Anordnung von Prüfklammern an den Ableitungen etc.) werden zeichnerisch und rechnerisch festgelegt. Diese ausführungsreifen Unterlagen gewährleisten, dass die Anlage normgerecht und technisch umsetzbar ist. Sie dienen als Grundlage für die Erstellung von Werk- und Montageplänen und geben den ausführenden Firmen klare Vorgaben für die Installation. Zudem bilden sie den Maßstab für die Qualitätskontrolle und Abnahme: Nur eine detailliert geplante Anlage kann fachgerecht errichtet und abschließend überprüft werden.

In der Leistungsphase 7 (Mitwirkung bei der Vergabe) sorgt der Fachplaner dafür, dass die schließlich beauftragte Blitzschutz-/Erdungsanlage mit der geplanten Konzeption übereinstimmt. Dazu werden die Angebote der Bieter technisch geprüft und mit den Planungsdaten abgeglichen. Der Fachplaner erstellt gegebenenfalls eine Vergabeabgleichs-Berechnung: Er vergleicht die vom Auftragnehmer vorgeschlagenen Komponenten und Ausführungen mit den ursprünglichen Planannahmen. Herstellerdaten und Produktzertifikate der angebotenen Blitzschutzkomponenten (z.B. Fangeinrichtungen, Ableiter, Trenner, Erder) werden gesichtet, um sicherzustellen, dass sie den geforderten Spezifikationen entsprechen. Falls der Auftragnehmer Alternativprodukte oder -lösungen anbietet, müssen Gleichwertigkeitsnachweise erbracht werden – beispielsweise der Beleg, dass ein anderes System die gleiche Blitzschutzklasse und Leistungsfähigkeit erreicht. Der Fachplaner passt bei Bedarf Berechnungen oder Details an, ohne das Schutzziel zu gefährden, und dokumentiert diese Änderungen. Dieser Abgleich verhindert sicherheitsrelevante Abweichungen zwischen Planung und Ausführung: Es wird ausgeschlossen, dass durch andere Materialien oder Systeme das Schutzniveau beeinträchtigt wird. Gleichzeitig stellt der Abgleich sicher, dass vertraglich genau die Leistung geschuldet ist, die geplant wurde, was für das Gewährleistungsmanagement und die eindeutige Haftung wichtig ist. Am Ende von LPH 7 liegt eine freigegebene, abgestimmte Ausführungsgrundlage vor, die sowohl Planer als auch Auftragnehmer verbindlich einhalten.

Die Ausschreibungszeichnungen stellen die geplante Blitzschutz- und Erdungsanlage grafisch dar und sind Bestandteil der Leistungsbeschreibung in der Ausschreibung. Sie zeigen dem Bieter eindeutig, welche Leistungen und welches Schutzniveau erwartet werden. Typische Inhalte solcher Pläne sind die Darstellung der Schutzbereiche (z.B. als Konturen des Schutzwinkels oder Blitzschutzzonen auf Dachflächen), die Position und Anzahl der Fangeinrichtungen (wie Fangstangen, Drahtfangleitungen auf Dachkanten) sowie die vorgesehenen Routen der Ableitungen vom Dach bis zur Erdungsanlage. Ebenso werden die Lage der Erdungspunkte bzw. Anschlussfahnen an den Fundamenterder und wichtige Details der Potentialausgleichsschienen eingezeichnet. Durch diese grafische Vorgabe können alle Bieter die Aufgabe im gleichen Sinne verstehen. Unklarheiten oder Interpretationsspielräume werden minimiert, was eine Vergleichbarkeit der Angebote sicherstellt. Jeder Anbieter kalkuliert auf derselben Basis, wodurch das Risiko von Nachträgen oder technischen Fehlannahmen reduziert wird. Letztlich gewährleisten Ausschreibungspläne eine eindeutige Leistungsbeschreibung, damit die Angebotsprüfung und Vergabe fair und transparent erfolgen kann.

Ausführungspläne (oft auch Werkpläne oder später Revisionspläne) sind die detaillierten technischen Zeichnungen der Blitzschutz- und Erdungsanlage, wie sie tatsächlich ausgeführt wird. Sie enthalten sämtliche Einzelheiten der Leitungsführung, der Montagepunkte und Anschlüsse. Beispielsweise werden in Gebäudegrundrissen und Ansichten alle Ableitungen mit ihrem exakten Verlauf entlang der Fassade oder innenliegenden Schächten dargestellt. Die Positionen der Befestigungen (Halterungen, Dachdurchführungen, Anschlussklemmen) sind eingezeichnet, ebenso wie alle Anschlussdetails – etwa wo genau jeder Ableiter an die Erdungsschiene angeschlossen ist oder wie Dachaufbauten in den Potentialausgleich integriert werden. Diese Pläne werden in der Ausführungsphase vom Fachplaner erstellt bzw. fortgeschrieben und vom ausführenden Unternehmen gegebenenfalls ergänzt. Sie dienen nach Fertigstellung der Anlage als maßgebliche Bestandsunterlagen (Revisionsunterlagen). Für den Betreiber sind sie unverzichtbar: Im laufenden Betrieb ermöglichen sie z.B. dem Facility Management oder Prüfern, die Anlage zu verstehen und Zustandsprüfungen gezielt durchzuführen. Bei Wartung können Techniker anhand der Pläne die versteckten Leitungsverläufe und Knotenpunkte finden (etwa um Messungen der Erdungswiderstände an definierten Punkten vorzunehmen). Und bei späteren Umbauten oder Erweiterungen des Gebäudes bilden die Werkpläne die Grundlage, um den bestehenden Blitzschutz anzupassen oder zu erweitern, ohne die Schutzfunktion zu beeinträchtigen. Kurz: Ausführungs- und Werkpläne dokumentieren den Soll- und Ist-Zustand der Anlage und gewährleisten die Nachvollziehbarkeit über den gesamten Lebenszyklus.

Montage- und Anordnungspläne werden in der Regel vom ausführenden Unternehmen (Errichter der Blitzschutzanlage) erstellt, um die Planung in konkrete Montageschritte umzusetzen. Sie definieren die bauliche Umsetzung vor Ort im Detail: Jedes Bauteil der Blitzschutzanlage wird ortsfest eingezeichnet – zum Beispiel die exakte Lage jeder Fangeinrichtung auf dem Dach (Position von Fangstangen, Fangleitungen, Abstand zu Kanten und Aufbauten), der Verlauf der Ableitungen an der Fassade (mit Angabe der Befestigungspunkte in bestimmten Abständen, eventuellen Umgehungen von Fenstern oder Türen) und die Position der Erdungspunkte bzw. Anschlusspunkte an den Erder. Diese Pläne berücksichtigen auch die örtlichen Gegebenheiten und andere Gewerke: Etwa Abstimmung mit der Fassade (Durchdringung der Wärmedämmung), Dachabdichtung oder der Elektroinstallation im Gebäudeinneren, um Konflikte zu vermeiden. Montagepläne dienen der Montagekoordination – die Montageteams entnehmen ihnen Schritt für Schritt, was wo montiert wird. Zudem sind sie für die Bauüberwachung durch den Fachbauleiter wichtig: Anhand dieser Pläne kann kontrolliert werden, ob die Ausführung genau dem abgestimmten Konzept entspricht und ob alle Komponenten an den vorgesehenen Stellen verbaut wurden. Gemäß VOB/C DIN 18384 sind solche ausführungsbegleitenden Planungsleistungen vom Auftragnehmer zu erbringen und mit dem Auftraggeber abzustimmen, bevor die Installation erfolgt. Somit stellen die Montage- und Anordnungspläne die zentrale Grundlage für die fachgerechte Montage der Blitzschutz- und Erdungsanlage dar und sichern eine einwandfreie Ausführung nach Plan.

Die Betriebs- und Wartungsanleitung (B&W-Anleitung) einer Blitzschutz- und Erdungsanlage enthält alle Informationen, die für einen sicheren, vorschriftsmäßigen Betrieb und die langfristige Instandhaltung erforderlich sind. Der Errichter (Fachunternehmen) erstellt diese Unterlage gemäß VOB/C und übergibt sie dem Betreiber bei der Abnahme der Anlage. Darin sind die Prüf- und Wartungsintervalle klar definiert: Typischerweise schreibt DIN VDE 0185-305-3 vor, dass umfassende Überprüfungen durch eine Blitzschutz-Fachkraft bei Anlagen der Blitzschutzklasse I und II alle 2 Jahre und bei Klasse III und IV alle 4 Jahre stattfinden. Zusätzlich sind jährliche Sichtkontrollen vorgesehen, um offensichtliche Mängel frühzeitig zu erkennen. Die Anleitung beschreibt den genauen Wartungsumfang – etwa Sichtprüfung aller Fangeinrichtungen und Ableitungen, Messung der Erdungswiderstände, Kontrolle der Klemmen auf festen Sitz und Korrosionsfreiheit, sowie Funktionsprüfungen des Blitzschutz-Potentialausgleichs. Falls Instandsetzungsmaßnahmen nötig werden (z.B. Austausch korrodierter Erdungsverbinder, Reparatur von mechanisch beschädigten Ableitungen oder Erneuerung von Überspannungsschutzeinrichtungen), sind in der Dokumentation Verfahren und Verantwortlichkeiten aufgeführt. Ebenso enthält die B&W-Anleitung eine Auflistung aller relevanten Normen, Sicherheitsanweisungen und ggf. besondere Hinweise des Herstellers. Wichtig ist auch die Dokumentation der durchgeführten Prüfungen: In der Praxis wird ein Prüfbuch oder Wartungsprotokoll geführt, in dem jede regelmäßige Prüfung, Feststellungen und durchgeführte Maßnahmen lückenlos eingetragen werden. Diese Dokumentation ist für den Betreiber essenziell, um seinen Betreiberpflichten nachzukommen – gemäß Rechtsvorschriften wie der Betriebssicherheitsverordnung (BetrSichV) und den Vorgaben der DGUV müssen sicherheitsrelevante Anlagen ständig überwacht und instand gehalten werden. Die Betriebs- und Wartungsanleitung bildet hierfür die organisatorische Grundlage: Sie ermöglicht eine strukturierte Prüf- und Wartungsorganisation, sichert den nachweisbaren Anlagenbetrieb (wichtig für Versicherungen und Aufsichtsbehörden) und trägt dazu bei, die volle Funktionstüchtigkeit der Blitzschutzanlage über den gesamten Lebenszyklus zu gewährleisten.

Die Lebenszykluskostenberechnung (LCC) stellt sicher, dass bei Blitzschutz- und Erdungsanlagen nicht nur die Anschaffungskosten betrachtet werden, sondern alle Kosten über die gesamte Nutzungsdauer hinweg. Der Fachplaner (oft in Zusammenarbeit mit dem Facility Manager) ermittelt hierbei neben den Investitionskosten der Anlage auch die voraussichtlichen Betriebs- und Instandhaltungskosten sowie eventuelle Ersatzinvestitionen im Lebenszyklus. Für eine typische Blitzschutzanlage können solche Posten z.B. regelmäßige Prüf- und Wartungskosten im Jahres- oder Mehrjahresrhythmus sein, Kosten für kleinere Instandsetzungen (etwa Ersatz von Bauteilen nach einigen Jahrzehnten aufgrund Alterung oder Korrosion) und gegebenenfalls am Nutzungsende eine Erneuerung oder Anpassung der Anlage an geänderte Normen. Die LCC-Berechnung erfolgt über einen definierten Zeithorizont (z.B. 20, 30 oder 50 Jahre) und abzinsend auf den heutigen Tag, um eine Vergleichbarkeit der Varianten zu schaffen. Zweck & Scope dieser Berechnung ist die wirtschaftliche Bewertung verschiedener Planungsvarianten oder Materialentscheidungen: So kann z.B. ein höherwertiges Material mit längerer Lebensdauer und geringerer Wartungsintensität höheren Anschaffungskosten gegenübergestellt und mit einer günstigeren, aber wartungsaufwändigeren Variante verglichen werden. Durch die strukturierte Erfassung aller Kosten lassen sich Budgetplanungen präzisieren und Investitionsentscheidungen fundiert treffen. Diese Vorgehensweise entspricht den Empfehlungen moderner Facility-Management-Standards (z.B. GEFMA 220 für Lebenszykluskosten im FM) und wird auch im Planungsprozess nach HOAI als Bestandteil einer ganzheitlichen Kostenplanung angesehen. Die Lebenszykluskostenberechnung ermöglicht somit eine wirtschaftlich nachhaltige Entscheidung für Ausführung und Betrieb: Betreiber und Planer gewinnen Klarheit darüber, welche Lösung über die gesamte Nutzungsdauer die geringsten Kosten verursacht bzw. das beste Kosten-Nutzen-Verhältnis bietet, ohne die erforderliche Sicherheit zu kompromittieren.

Dieses Dokument stellt die verbindliche Revisionsgrundlage dar und dokumentiert den aktuellen Ist-Zustand der Blitzschutz- und Erdungsanlage vollständig. Es enthält eine systematische Bestandsaufnahme aller Anlagenteile (z.B. Fangeinrichtungen, Ableitungen, Erder) samt grafischer Darstellung in Plänen. Außerdem wird die ursprüngliche Auslegung überprüft und bei Bedarf neu berechnet, insbesondere wenn Erweiterungen, Umnutzungen oder technische Änderungen am Gebäude vorgenommen wurden. So ist sichergestellt, dass das Blitzschutzkonzept (Schutzklasse, Dimensionierung der Ableitungen, Erdungsart etc.) auch nach baulichen Veränderungen normgerecht bleibt. Als Grundlage für alle weiteren Planungen ermöglicht diese Dokumentation belastbare Entscheidungen über eventuell erforderliche Anpassungen der Anlage und dient als Referenz gegenüber Dritten (Behörden, Sachverständigen, Versicherern).

Bestandspläne sind die zentrale Referenz für alle Prüf-, Wartungs- und Instandhaltungsmaßnahmen an der Blitzschutzanlage. In diesen Planunterlagen wird die tatsächlich ausgeführte Anlage detailliert dargestellt – inklusive der Lage aller Fangeinrichtungen (Blitzableiter), der Verläufe aller Ableitungen, der Positionen der Erdungspunkte (Fundamenterder, Ringerder, Tiefenerder) sowie aller relevanten Verbindungsstellen und Kennzeichnungen. Gemäß VOB/C DIN 18384 ist der Errichter verpflichtet, nach Fertigstellung vollständige Bestandsunterlagen bereitzustellen. Diese Pläne gewährleisten, dass Wartungs- oder Prüftechniker jederzeit genau nachvollziehen können, wo sich welche Komponenten befinden und wie sie beschaffen sind. Bei Änderungen oder Erweiterungen am Bauwerk dienen die Bestandspläne außerdem als Planungsgrundlage, um den Blitzschutz fachgerecht anzupassen. Kurz: Ohne aktuelle Bestandsunterlagen ist eine sachgerechte Prüfung, Wartung und zukünftige Planung der Blitzschutz- und Erdungsanlage nicht möglich.

Diese Anleitung dokumentiert betriebsrelevante Abläufe und Hinweise für das Blitzschutz- und Erdungssystem im Zusammenspiel mit anderen Gewerken. Sie beschreibt ein übergreifendes Betriebskonzept, das insbesondere Schnittstellen zu angrenzenden Systemen – etwa der Elektroinstallation (ELT), der Informations- und Kommunikationstechnik (IT) und dem Brandschutz – berücksichtigt. Dadurch werden Schnittstellenkonflikte vermieden, etwa wenn Wartungsarbeiten am Blitzschutz Auswirkungen auf andere Anlagen haben könnten (oder umgekehrt). Die interdisziplinäre Betriebsanleitung enthält klare Handlungsanweisungen für den Normalbetrieb und den Störfall: Zum Beispiel wird beschrieben, wie bei einem Blitzereignis oder einer Störung des Systems zu verfahren ist, welche Stellen informiert werden müssen und wie eine Gefährdung ausgeschlossen wird. So stellt dieses Dokument konsistente Betriebsabläufe sicher, unterstützt die Betreiberunterweisung (Schulung des verantwortlichen Personals) und dient als Leitfaden im Störungs- und Notfallmanagement.

Das Betriebsbuch ist ein fortlaufendes Protokoll aller wesentlichen Ereignisse und Maßnahmen im Zusammenhang mit der Blitzschutz- und Erdungsanlage. Es gewährleistet eine lückenlose Nachvollziehbarkeit des Anlagenbetriebs über den gesamten Lebenszyklus. Eingetragen werden beispielsweise durchgeführte Wartungen, regelmäßige Prüfungen (inklusive Prüfdaten und Ergebnisse), aufgetretene Störungen oder Schäden (etwa durch Blitzeinschlag), durchgeführte Instandsetzungen oder Änderungen sowie Datum und verantwortliche Personen dieser Vorgänge. Die Führung des Betriebsbuchs orientiert sich an anerkannten Richtlinien wie VDI 3810 Blatt 1, welche eine revisionssichere Dokumentation im Gebäudebetrieb empfehlen. Für den Betreiber und Facility Manager dient das Betriebsbuch als zentrales Nachweisdokument gegenüber Aufsichtsbehörden, Sachverständigen und Versicherern. Bei Audits oder im Haftungsfall kann so jederzeit belegt werden, dass alle Betreiberpflichten (z.B. fristgerechte Prüfungen) erfüllt und dokumentiert wurden.

Dieses spezifische Betriebsbuch für Blitzschutzsysteme – häufig auch Prüfbuch genannt – wird im Zuge von Bauprojekten gemäß VOB vom Errichter übergeben und anschließend vom Betreiber fortgeführt. Es enthält alle prüf- und wartungsrelevanten Unterlagen der Blitzschutzanlage. Dazu gehören insbesondere die festgelegten Prüfintervalle (nach DIN EN 62305-3, z.B. jährliche Sichtprüfung und umfassende Prüfung alle 2 bis 4 Jahre je nach Blitzschutzklasse I–IV), die Protokolle der Abnahmeprüfung und wiederkehrender Prüfungen, festgestellte Befunde/Mängel sowie die dokumentierten Maßnahmen zu deren Behebung. Jeder Prüf- oder Wartungsvorgang wird in diesem Buch chronologisch eingetragen, sodass eine durchgängige Historie entsteht. Für den Betreiber ist dieses Prüfbuch der zentrale Versicherungs- und Haftungsnachweis: Im Schadensfall (z.B. Blitzschaden oder Brand) kann er gegenüber Versicherung oder Gericht darlegen, dass die Anlage ordnungsgemäß geprüft und instand gehalten wurde. Gleichzeitig hilft das Betriebsbuch dem Fachpersonal, aus vorangegangenen Prüfergebnissen Erkenntnisse zu ziehen und die Instandhaltung strategisch zu planen.

Die Betriebskostenberechnung liefert eine prognostische Übersicht über alle voraussichtlich anfallenden Kosten, die im Lebenszyklus der Blitzschutz- und Erdungsanlage entstehen. Der Fachplaner für Technische Gebäudeausrüstung (TGA) erstellt diese Kalkulation in der Planungsphase (gemäß HOAI-Leistungsphasen), um dem Betreiber eine belastbare Grundlage für die Budgetierung und langfristige Finanzplanung zu geben. Berücksichtigt werden regelmäßige Prüf- und Wartungskosten (z.B. Inspektionsintervalle, Prüfsachverständigen-Kosten), Aufwendungen für Instandsetzung bei Störungen oder Verschleiß (Ersatz defekter Komponenten, Korrosionsschutz, etc.) sowie Rückstellungen für spätere Ersatzbeschaffungen oder Modernisierungen der Anlage. Durch diese transparente Kostendarstellung kann die Wirtschaftlichkeit der Blitzschutzanlage über den gesamten Lebenszyklus bewertet werden. Der Betreiber erhält damit die Möglichkeit, frühzeitig wirtschaftlich fundierte Entscheidungen zu treffen – etwa hinsichtlich der Auswahl von Komponenten (Qualität vs. Kosten) oder der Planung von Wartungsverträgen – und die notwendigen finanziellen Mittel rechtzeitig einzuplanen.

Die Brandfallsteuerungsmatrix legt fest, wie sich die gebäudetechnischen Systeme – einschließlich der Blitzschutz- und Erdungsanlage, soweit relevant – im Falle eines Brandereignisses verhalten. In einer tabellarischen oder schematischen Darstellung wird die Auslöselogik definiert (welche Ereignisse oder Sensoren lösen welche Aktionen aus), es werden Abhängigkeiten zwischen den Anlagen aufgezeigt und sämtliche Schnittstellen zum Brandschutz beschrieben. Insbesondere bei Sonderbauten mit komplexen Sicherheitsanforderungen (z.B. Industrieanlagen, Hochhäuser, Krankenhäuser) ist eine lückenlose und deterministisch geplante Interaktion aller Systeme erforderlich, um im Brandfall einen sicheren Zustand herzustellen. Die Matrix wird typischerweise vom TGA-Fachplaner in Abstimmung mit dem Brandschutzgutachter ausgearbeitet (HOAI sieht dies als besondere Leistung vor) und dient bei der Abnahme als Prüfgrundlage gegenüber Behörden und der Feuerwehr. Im Betrieb ermöglicht sie dem Facility Management, die Funktionsweise aller gekoppelten Sicherheitsanlagen zu kennen: Beispielsweise ob und wie Blitzschutzkomponenten (etwa Überspannungsschutzeinrichtungen) bei einem Brandabschaltungsszenario berücksichtigt werden. Durch diese Dokumentation wird sichergestellt, dass deterministische Schutzfunktionen gewährleistet sind – es gibt im Ernstfall klare, vorab definierte Abläufe ohne Widersprüche zwischen den Gewerken.

In der HOAI-Leistungsphase 5 (Ausführungsplanung) wird für die Blitzschutz- und Erdungsanlage eine detaillierte grafische Lösungsdarstellung erarbeitet. Diese Pläne zeigen maßstabsgetreu und schematisch, wie die geplante Blitzschutzlösung baulich umgesetzt werden soll. Darin werden alle relevanten Details festgehalten: die abgedeckten Schutzbereiche (Einfangradien bzw. Schutzwinkel der Fangeinrichtungen), die geplante Leitungsführung der Ableitungen entlang des Bauwerks, die Anordnung des Erdungsnetzes (z.B. Verlauf von Ring- oder Fundamenterdung sowie Position von Prüfanschlüssen) und die Verbindung zum vorhandenen Potenzialausgleich. Die Lösungsdarstellung dient zur Koordination der Montage – das heißt, alle Beteiligten (Dachdecker, Elektriker, Blitzschutzfachkraft etc.) können sich daran orientieren, um Konflikte mit anderen Gewerken zu vermeiden und eine fachgerechte Installation sicherzustellen. Diese Ausführungsplanung wird vor Ausführung mit den Entwürfen anderer Fachdisziplinen abgestimmt und bildet auch die Grundlage für das Leistungsverzeichnis und die spätere Qualitätskontrolle, da sie die sollgemäße Umsetzung des Blitzschutzsystems eindeutig definiert.

Die Lösungsbeschreibung dokumentiert das tatsächliche Vergabeergebnis und stellt sicher, dass zwischen der ursprünglichen Planung und der beauftragten Ausführung Konsistenz besteht. Nachdem die Leistungen im Rahmen von LPH 6 ausgeschrieben und in LPH 7 vergeben wurden, können sich Details ändern – beispielsweise wählt der Auftragnehmer einen anderen Hersteller für Komponenten oder schlägt gleichwertige Alternativen vor. In der technischen Lösungsbeschreibung werden solche Abweichungen von der Ausschreibungsplanung explizit festgehalten und mit den geplanten Anforderungen abgeglichen. Der TGA-Fachplaner prüft und bestätigt hier die Gleichwertigkeit eventuell alternativer Fabrikate oder Lösungen im Vergleich zur Ausschreibung, um sicherzustellen, dass die Schutzwirkung und Qualität nicht beeinträchtigt werden. Dieses Dokument ist wichtig für das Vertrags- und Gewährleistungsmanagement, da es die verbindliche Grundlage dafür bildet, was genau vertraglich geschuldet ist. Bei der Abnahme kann anhand der Lösungsbeschreibung kontrolliert werden, ob die beauftragte Blitzschutzanlage wie vereinbart umgesetzt wurde. Ebenso dient sie im Gewährleistungszeitraum als Referenz, um Ansprüche bei etwaigen Mängeln eindeutig zuordnen zu können (z.B. wenn sich herausstellt, dass ein eingebautes Produkt doch nicht den zugesagten Eigenschaften entspricht).

In einem Analyse- und Optimierungsbericht werden gewonnene Betriebsdaten und Erkenntnisse systematisch ausgewertet, um die Blitzschutz- und Erdungsanlage kontinuierlich zu verbessern. Typischerweise werden über einen längeren Betrieb Zeiträume Messdaten erhoben – beispielsweise Erdungswiderstände bei verschiedenen Witterungsbedingungen, Anzahl und Stärke registrierter Blitzeinschläge (über Blitzereigniszähler), wiederholt auftretende Störungsmuster oder Wartungsbefunde. Der Fachplaner TGA oder eine spezialisierte Fachkraft analysiert diese Informationen, identifiziert Schwachstellen oder potentielle Risiken (z.B. fortschreitende Korrosion an bestimmten Ableitungen, unzureichend geschützte Anlagenteile, Trends zu verschlechterten Messwerten) und entwickelt daraus Vorschläge für Optimierungsmaßnahmen. Dies kann die Empfehlung zusätzlicher Fangeinrichtungen, der Austausch von Komponenten durch langlebigere Materialien, Anpassungen am Erdungssystem oder die Optimierung der Wartungsintervalle umfassen. Solche Unterlagen unterstützen die kontinuierliche Verbesserung der Schutzwirkung und Betriebssicherheit, indem sie einen regelmäßigen Soll-Ist-Abgleich ermöglichen. Zudem erfüllen sie HOAI-Vorgaben in späteren Leistungsphasen (Objektbetreuung), wo eine Begleitung des Betriebs und Vorschläge zur Betriebsoptimierung und Risikominimierung erwartet werden. Für den Betreiber bieten diese Berichte die Grundlage, fundierte Entscheidungen über Nachrüstungen oder veränderte Betriebsstrategien zu treffen, um das Blitzschutzsystem an geänderte Bedingungen oder neue Technologien anzupassen.

In der Entwurfsplanung (Leistungsphase 3 nach HOAI) wird für Blitzschutz- und Erdungsanlagen ein Funktions- und Strangschema erstellt, das den grundsätzlichen Systemaufbau verdeutlicht. Dieses Schema stellt das Blitzschutzkonzept grafisch dar: Es zeigt beispielsweise, wie viele Ableitungen vorgesehen sind, wo die Fangeinrichtungen auf dem Gebäude platziert werden und wie der äußere Blitzschutz mit dem inneren Blitzschutz (Überspannungsschutz) und dem Erdungssystem vernetzt ist. Ebenso wird die Erdungs- und Potentialausgleichsstruktur konzeptionell dargestellt – also welche metallischen Gebäudeteile und technischen Anlagen in den Blitzschutz-Potentialausgleich einbezogen werden. Schnittstellen zu anderen Gewerken (z. B. zum Elektro-Hauptpotentialausgleich oder zu Dachaufbauten) sind ebenfalls ersichtlich. Für das Facility Management bildet dieses Schema bereits in einer frühen Planungsphase eine wichtige Bewertungsgrundlage: Man kann frühzeitig erkennen, ob das geplante System vollständig und sinnvoll in die Gesamtinfrastruktur des Gebäudes integriert ist. Aspekte der Betriebssicherheit (z. B. Redundanzen im Blitzschutz, Zugänglichkeiten für Wartung) lassen sich anhand des Funktionsschemas beurteilen. Die Dokumentation in dieser Phase nach VDI 6026-1 sorgt dafür, dass alle Beteiligten (Planer, Betreiber, Prüfstellen) ein gemeinsames Verständnis des vorgesehenen Blitzschutz- und Erdungssystems haben.

Die Vergabedokumentation stellt sicher, dass die Beauftragung von Blitzschutz- und Erdungsleistungen rechtskonform, transparent und nachvollziehbar erfolgt. In öffentlichen Bauvorhaben ist ein solches Dokument gesetzlich vorgeschrieben (z. B. gemäß § 20 VOB/A), aber auch in der Privatwirtschaft empfiehlt es sich als Best-Practice. Alle Schritte des Vergabeverfahrens – von der Vergabestrategie über die Auswahl- und Zuschlagskriterien bis zur finalen Vergabeentscheidung – werden darin festgehalten. Dadurch kann das Facility Management bei späteren Haftungsfragen oder Prüfungen durch Aufsichtsbehörden belegen, dass das Verfahren ordnungsgemäß durchgeführt wurde. Im Streitfall (etwa bei Bieterbeschwerden oder Vertragsauslegungen) dient die Vergabedokumentation als rechtssicherer Nachweis, warum ein bestimmter Anbieter den Zuschlag erhielt und wie die Entscheidungsfindung ablief. Für den Vertragsabschluss bildet sie zudem die Grundlage, indem sie dokumentiert, welche Leistungen und Bedingungen vereinbart wurden.

Gerade bei sicherheitskritischen Anlagen wie Blitzschutzsystemen ist die fachliche Eignung des ausführenden Unternehmens von entscheidender Bedeutung. Eignungsnachweise der Bieter belegen, dass ein Unternehmen über ausreichende Referenzen (vergleichbare erfolgreich abgeschlossene Projekte), über qualifiziertes Fachpersonal (z. B. Blitzschutzfachkräfte nach VDE-Richtlinien) und über geeignete technische Ausrüstung verfügt. Öffentliche Auftraggeber fordern solche Nachweise gemäß VOB/A bereits im Vergabeverfahren an, um die Leistungsfähigkeit und Zuverlässigkeit der Bieter zu prüfen. Für das Facility Management bedeutet dies eine Absicherung: Es wird dokumentiert, dass nur qualifizierte Fachfirmen mit der Ausführung beauftragt wurden. Im späteren Betrieb kann der Betreiber so nachweisen, seiner Sorgfaltspflicht bei der Auftragnehmerauswahl nachgekommen zu sein. Die Eignungsnachweise minimieren das Risiko von Mängeln, da sie sicherstellen, dass nur kompetente Firmen an den sicherheitsrelevanten Blitzschutz- und Erdungsanlagen arbeiten.

Die Mengenermittlung umfasst alle abrechnungsrelevanten Mengen der Blitzschutz- und Erdungsanlage, beispielsweise die Länge der Ableitungen in Metern, die Anzahl der Fangeinrichtungen, Erder und Anschlusspunkte sowie sonstige Systemkomponenten. Bereits in der Planungsphase (gemäß den Leistungsphasen der HOAI) ermittelt der TGA-Fachplaner diese Mengen detailliert. Dieses Dokument schafft Kostentransparenz und ist die Basis für das Leistungsverzeichnis in der Ausschreibung. Für das Facility Management sind die ermittelten Mengen nicht nur während der Vergabe wichtig (um vergleichbare Angebote zu erhalten), sondern auch später bei der Kostenkontrolle: In der Bauausführung können Soll- und Ist-Mengen abgeglichen werden, um Nachträge oder Mehrkosten nachvollziehbar zu prüfen. Zudem bietet die Mengenermittlung dem Betreiber einen Überblick über alle verbauten Elemente der Anlage. Bei Erweiterungen oder Reparaturen kann man sich an den dokumentierten Mengen orientieren – etwa um einzuschätzen, welche Materialreserven vorhanden sind oder welche Mengen bei einer Erweiterung zusätzlich benötigt würden.

In der Ausführungsplanung (Leistungsphase 5) wird das Funktions- und Strangschema weiter verfeinert und zu einer detaillierten Anlagenzeichnung ausgearbeitet. Hier sind sämtliche Leitungsführungen und Anschlusspunkte der Blitzschutz- und Erdungsanlage konkret eingezeichnet – z. B. der exakte Verlauf der Erdungsleiter im Gebäude, Positionen der Trennstellen, Verbindungen zum Fundamenterder und zu Ableitungen sowie die Platzierung von Überspannungsschutzgeräten im Schaltschrank. Jedes Bauteil und jeder Leiter erhält eine Systemkennzeichnung (Nummerierung oder Code), sodass die Anlage eindeutig dokumentiert ist. Dieses Schema ist in der Praxis eine zentrale Referenz für den späteren Betrieb: Wartungs- und Prüfpersonal nutzt es, um schnell relevante Punkte der Anlage zu finden (etwa Prüfanschlüsse oder Verbindungsklemmen). Bei Störungsfällen kann anhand des Schemas gezielt die betroffene Leitungsstrecke oder Komponente identifiziert werden. Zudem fließt dieses Dokument in die Bestandsunterlagen ein – oft wird es nach der Bauausführung noch aktualisiert („as-built“), falls es während der Installation Änderungen gab. Für das Facility Management ist das Ausführungsschema unverzichtbar, um die Betriebssicherheit dauerhaft zu gewährleisten: Nur mit einer vollständigen und aktuellen Anlagendokumentation lassen sich Prüfungen, Instandhaltungen und eventuelle Umbauten fachgerecht durchführen. Die Einhaltung von Dokumentationsstandards wie VDI 6026 gewährleistet hierbei, dass die Unterlagen einheitlich strukturiert und für Dritte nachvollziehbar sind.

Blitzschutzanlagen greifen in bauliche Strukturen ein – beispielsweise wenn Ableitungen durch Decken und Wände geführt werden. An diesen Durchdringungsstellen müssen Brandschutz- und Dämmmaßnahmen fachgerecht umgesetzt werden, um die Feuerwiderstandsdauer der Bauteile nicht zu beeinträchtigen (Stichwort: Abschottungen, Branddurchführungen). Die Ausführungsdokumentation für Dämm- und Brandschutzarbeiten hält fest, welche Materialien (z. B. zugelassene Brandschutzmörtel, Brandschutzmanschetten, Dämmschalen) an welchen Stellen verbaut wurden und wie diese eingebaut worden sind. Sie enthält detaillierte Ausführungsbeschreibungen, Fotos der eingebauten Abschottungen und oft die Zulassungsnachweise der verwendeten Brandschutzprodukte. Damit kann gegenüber der Bauaufsichtsbehörde und dem Brandschutz-Sachverständigen der korrekte Einbau belegt werden. Für das Facility Management ist dieses Dokument deshalb essenziell: Es gewährleistet, dass die Blitzschutzanlage die brandschutztechnischen Auflagen erfüllt. Im Wartungsfall oder bei Umbauten weiß der Betreiber dank dieser Dokumentation genau, wo sich brandrelevante Durchdringungen befinden und welche Materialien verwendet wurden – etwa um bei Nachinstallationen gleichwertige Produkte zu nutzen. Die DIN 18421 (ATV für Dämm- und Brandschutzarbeiten an technischen Anlagen) fordert eine solche Dokumentation als Teil einer vertragsgerechten Ausführung. Somit trägt diese Unterlage unmittelbar zur Sicherheit des Gebäudes und zur Compliance mit den bauordnungsrechtlichen Vorgaben bei.

Das Bautagebuch dokumentiert fortlaufend den Baufortschritt und alle wichtigen Vorkommnisse auf der Baustelle. Für den Bereich Technische Ausrüstung (TGA) wird vom TGA-Fachplaner oder Bauleiter ein spezifisches Bautagebuch geführt, in dem täglich oder zumindest regelmäßig festgehalten wird: Welche Arbeiten an der Blitzschutz- und Erdungsanlage wurden ausgeführt? Mit welchem Personal und in welcher Zeit? Gab es Besonderheiten oder Abweichungen vom Plan (z. B. notwendige Umwege der Leitung wegen unvorhergesehener Hindernisse im Bauwerk)? Wie waren die Witterungsbedingungen, gab es Behinderungen oder Verzögerungen (etwa durch Gerüstabbau, der die Montage der Fangleitungen verzögerte)? All diese Informationen werden chronologisch und unterschrieben festgehalten. Im späteren Projektverlauf und besonders für das Facility Management ist das Bautagebuch ein zentrales Nachweisdokument: Treten Mängel an der Blitzschutzanlage auf (z. B. Korrosion durch unsachgemäße Montage), kann das Bautagebuch Hinweise liefern, wann und unter welchen Umständen die betreffende Arbeit ausgeführt wurde. Bei Verzögerungen oder Streitigkeiten mit dem Auftragnehmer (etwa zu Nachtragsforderungen) dienen die Einträge als objektive Basis, um den Ablauf nachzuvollziehen. Das Bautagebuch ist damit ein wesentliches Instrument, um einen revisionssicheren Bauablauf zu gewährleisten. Gemäß HOAI-Leistungsphase 8 (Bauüberwachung) gehört die Führung eines Bautagebuchs zu den Pflichten des Objektüberwachers. Für den Betreiber stellt es sicher, dass während der Bauausführung der Blitzschutzanlage alle Ereignisse dokumentiert wurden und bei Bedarf zur Beweissicherung herangezogen werden können.

Die Installateurerklärung ist ein formelles Dokument, in dem der ausführende Auftragnehmer (Installationsbetrieb) schriftlich bestätigt, dass die Blitzschutz- und Erdungsanlage entsprechend den geltenden Normen und Regeln der Technik errichtet wurde. Sie umfasst in der Regel eine Auflistung der ausgeführten Leistungen und einen Hinweis auf die Normkonformität – zum Beispiel die Erfüllung der DIN EN 62305 (VDE 0185-305) für Blitzschutzsysteme und der DIN 18384 (ATV für Blitzschutzarbeiten nach VOB/C) für die Ausführung. Dieses Dokument ist oft Voraussetzung für die Abnahme der Anlage durch den Bauherrn oder einen Gutachter. Für das Facility Management hat die Installateurerklärung einen hohen Stellenwert: Sie ist ein zentraler Haftungs- und Gewährleistungsnachweis. Sollte später ein Schaden auftreten (z. B. ein Blitzschaden trotz installierter Anlage), kann der Betreiber anhand der Installateurerklärung nachweisen, dass er eine normgerechte Anlage vom Fachunternehmen errichten ließ. Gleichzeitig verpflichtet die Erklärung den Installateur, für Abweichungen oder Mängel geradezustehen – sie hat also auch eine rechtliche Absicherungsfunktion. Im Rahmen der Betreiberverantwortung sammelt der FM-Verantwortliche alle solchen Bestätigungen, um gegenüber Versicherungen oder Behörden belegen zu können, dass die Anlage vorschriftsgemäß gebaut und geprüft wurde. Kurz: Ohne Installateurerklärung keine vollumfängliche Abnahme – und ohne Abnahme kein sicherer Betrieb.

Die Ersatzteil- und Bauteilliste der Blitzschutzanlage enthält eine vollständige Übersicht aller verbauten Komponenten und der zugehörigen Ersatzteile. Aufgeführt sind beispielsweise die Typbezeichnungen und Hersteller der Fangeinrichtungen, Ableitungsdrähte, Verbindungsklemmen, Erdungsplatten, Trennstellen sowie der Überspannungsschutzeinrichtungen. Für jede Position wird angegeben, welches Ersatzteil im Falle eines Austauschs verwendet werden muss (inklusive Artikelnummer oder Spezifikation). Diese Dokumentation stellt sicher, dass im laufenden Betrieb Instandhaltungs- und Reparaturmaßnahmen schnell und korrekt durchgeführt werden können. Das Facility Management kann im Störungs- oder Wartungsfall sofort die passenden Ersatzteile beschaffen, da klar ersichtlich ist, welche Komponenten ursprünglich verbaut wurden. Zudem ermöglicht die Liste eine vorausschauende Lagerhaltung: Betreiber können entscheiden, ob kritische Komponenten auf Vorrat gehalten werden sollten (z. B. Überspannungsableiter, die nach einem Ableiten von Blitzströmen auszutauschen sind). Aus Sicht der Normen und Verträge (z. B. DIN 18384 als technische Vertragsbedingung) gehört eine solche Ersatzteilliste zur Bestandsdokumentation, die der Auftragnehmer dem Auftraggeber bei Projektabschluss übergibt. Sie trägt wesentlich dazu bei, die Betriebsbereitschaft der Blitzschutzanlage über viele Jahre zu gewährleisten, da Wartungsfirmen und Betreiber stets genaue Informationen über die Systemteile haben. Letztlich unterstützt diese Dokumentation den FM-Bereich dabei, Ausfallzeiten zu minimieren und die Anlage jederzeit normgerecht instand zu halten.

Die Fotodokumentation hält den Zustand der Blitzschutz- und Erdungsanlage zum Zeitpunkt der Errichtung in Form von Bildern fest. Besonders verdeckte oder verbaute Anlagenteile werden hierbei dokumentiert – also all jene Komponenten, die nach der Fertigstellung nicht mehr ohne Weiteres zugänglich oder sichtbar sind. Dazu zählen beispielsweise Anschlussstellen des Fundamenterders (bevor diese einbetoniert oder im Erdreich verborgen werden), Verbindungen an Stahlträgern im Bauwerk, Erdungsanschlüsse an Bewehrungen oder Leitungsführungen hinter Verkleidungen und Fassaden. Durch die fotografische Dokumentation kann das Facility Management auch Jahre später noch nachvollziehen, wo genau ein bestimmtes Bauteil verläuft oder wie eine Verbindung ausgeführt wurde, ohne invasive Bauteilöffnungen vornehmen zu müssen. Dies ist unverzichtbar für Prüfungen: Wiederkehrende Blitzschutz-Prüfungen nach DIN EN 62305/DIN VDE 0185 erfordern oft Kenntnisse über die verborgenen Erdungspunkte – Fotos helfen dem Prüfer, diese Punkte zielsicher zu finden. Auch bei Umbauten oder Erweiterungen am Gebäude liefern die Bilder wichtige Hinweise, wo bestehende Blitzschutzteile liegen, damit sie bei Bauarbeiten nicht beschädigt und bei Planung von Ergänzungen berücksichtigt werden können. Schließlich dienen die Fotos als Beweismittel dafür, dass die Anlage ordnungsgemäß installiert wurde (z. B. korrekte Klemmenverbindungen, ausreichende Dimensionierung der Leiter, tiefe Einbettung der Erder etc.). In Kombination mit den schriftlichen Unterlagen gem. DIN 18384 und anderen Normen bildet die Fotodokumentation einen integralen Bestandteil der Bestandsdokumentation, ohne die ein sicherer und normkonformer Betrieb langfristig nicht möglich wäre.

In der Vorplanungsphase (HOAI Leistungsphase 2) wird mit dem Funktionsschema ein erstes konzeptionelles Schema für das Blitzschutz- und Erdungssystem erstellt. Diese Prinzipschaltbild stellt übersichtlich dar, wie der äußere und innere Blitzschutz vorgesehen sind, welche Erdungsarten (z.B. Fundamenterder, Tiefenerder) und welcher Potentialausgleich eingeplant werden und wie das System an das Bauwerk und andere gebäudetechnische Anlagen (TGA) anschließt. Das Dokument folgt den Vorgaben z.B. der VDI 6026 für Planungsdokumentationen und dient allen Beteiligten als Grundlage für Entscheidungen und Abstimmungen. Für das Facility Management ist dieses Funktionsschema eine konzeptionelle Referenz, um den benötigten Schutzumfang, die Systemkomplexität sowie die zu erwartenden Betriebs- und Wartungsanforderungen frühzeitig einschätzen zu können. Bereits in dieser Phase können FM-Verantwortliche anhand des Prinzipschaltbilds beurteilen, ob das geplante Blitzschutzkonzept betrieblich praktikabel ist und welche langfristigen Maßnahmen (wie Prüfungen oder Zugänglichkeiten) berücksichtigt werden müssen.

In der Aufgabenklärung werden zu Beginn der Planung alle Schutzziele, Anforderungen und Rahmenbedingungen für die Blitzschutz- und Erdungsanlage dokumentiert. Dazu gehört insbesondere die Ermittlung des Schutzbedarfs: Anhand einer Risikobewertung (z.B. gemäß DIN EN 62305-2) wird festgelegt, ob und in welchem Umfang ein Blitzschutzsystem erforderlich ist und welche Blitzschutzklasse (I–IV) umgesetzt werden muss. Ebenfalls werden die Schnittstellen zu anderen Gewerken definiert – etwa zur Elektrotechnik (Überspannungsschutz) oder zum Rohbau (Fundamenterder nach DIN 18014) – um sicherzustellen, dass die Blitzschutzmaßnahmen nahtlos ins Gesamtprojekt integriert werden. Die Betreiber- bzw. Nutzeranforderungen fließen hier mit ein, damit besondere Wünsche oder betriebliche Vorgaben (z.B. Ästhetik der Fangeinrichtungen, Wartungszugänge auf dem Dach) berücksichtigt werden. Dieses Dokument stellt sicher, dass das Blitzschutz- und Erdungssystem bedarfsgerecht und normkonform geplant wird. Es dient allen Beteiligten als klare Vereinbarung darüber, was geliefert werden soll, und legt die Basis für die weitere Planung, Ausschreibung und auch die spätere FM-Strategie. Zudem wird schon hier die Betreiberverantwortung adressiert, indem geklärt ist, welche Pflichten der Betreiber nach Inbetriebnahme haben wird (z.B. regelmäßige Prüfungen), sodass diese frühzeitig eingeplant werden können.

Die Kostenberechnung wird in der Entwurfsplanung erstellt und detailliert die voraussichtlichen Investitionskosten für das Blitzschutz- und Erdungssystem. Aufgeschlüsselt nach Anlagenteilen (z.B. Fangeinrichtungen, Ableitungen, Erder, Überspannungsschutzeinrichtungen) und anhand von Mengen- und Einheitspreisen gemäß DIN 276 gibt sie ein genaues Bild der zu erwartenden Ausgaben. Für das Facility Management bildet diese Kostenberechnung die Grundlage für finanzielle Entscheidungen: Zum einen dient sie als Budgetbasis für die Umsetzung des Blitzschutzsystems, zum anderen ermöglicht sie bereits in frühen Planungsphasen eine Einschätzung der Lebenszykluskosten. Aus den Investitionskosten lassen sich Rückschlüsse auf zukünftige Wartungs- und Instandhaltungskosten ziehen – beispielsweise können höherwertige Materialien zwar initial teurer sein, aber langfristig geringere Instandhaltungskosten verursachen. Die Kostenberechnung schafft somit Transparenz und hilft dem Betreiber, wirtschaftliche Aspekte (Nutzen vs. Kosten des Blitzschutzes) abzuwägen. Im weiteren Projektverlauf dient sie auch als Vergleichswert bei Ausschreibung und Vergabe, um sicherzustellen, dass Angebote im Rahmen des geplanten Budgets liegen.

Im Zuge der Ausführungsplanung (spätestens nach Vergabe, HOAI LPH 7) wird das Funktions- und Strangschema erstellt bzw. finalisiert. Dieses Schema stellt den genehmigten Soll-Zustand der Blitzschutz- und Erdungsanlage detailliert dar: Alle Leitungswege der Ableitungen und Erdungen, die Positionen der Fangeinrichtungen auf dem Dach, die Einbindung in den Hauptpotentialausgleich und sämtliche Komponenten und Anschlusspunkte sind hier schematisch festgehalten. Gegenüber dem ursprünglichen Entwurf werden hier die tatsächlich vergebenen Ausführungsdetails berücksichtigt – das heißt, eventuelle Änderungen oder Optimierungen aus der Ausschreibungsphase sind eingearbeitet (Abgleich von Planung und Ausschreibungsergebnis). Das Funktions- und Strangschema dient auf der Baustelle als zentrales Referenzdokument für die Umsetzung und später für die Abnahme der Anlage: Der Prüfer kann anhand dieses Plans kontrollieren, ob alle Komponenten gemäß Planung installiert wurden (z.B. ausreichende Anzahl von Erdungsableitern, korrekte Verlegung, richtige Materialien). Für das Facility Management ist dieses Schema ein essentielles Betriebs- und Prüfungsdokument, da es den vollständigen Aufbau und die vorgesehenen Zusammenhänge des Systems widerspiegelt. Im laufenden Betrieb nutzt der Betreiber diesen Plan, um z.B. Wartungsarbeiten gezielt vorzubereiten (alle relevanten Knotenpunkte sind bekannt) und um im Störungsfall die Anlage nachvollziehen zu können. Das Dokument wird typischerweise in die Revisionsunterlagen übernommen und bildet die maßgebliche Grundlage, um jederzeit den Soll-Aufbau des Blitzschutz- und Erdungssystems nachweisen zu können.

Die Gewerke-Schnittstellenmatrix listet übersichtlich alle Berührungspunkte des Blitzschutz- und Erdungssystems mit anderen Gewerken auf und legt fest, wer für welche Leistung verantwortlich ist. In einer solchen Matrix wird beispielsweise definiert, dass der Rohbauer den Einbau des Fundamenterders sowie der Anschlusspfahnen im Beton sicherstellt, während der Blitzschutz-Fachplaner bzw. -installateur die Verbindung zu diesen Erdern herstellt. Ebenso werden Schnittstellen zum Dachdeckergewerk geklärt – etwa wer für die Durchführung der Ableitungen durch die Dachhaut verantwortlich ist und wie die Abdichtung erfolgt – sowie zur Elektrotechnik, z.B. bezüglich der Installation von Überspannungsschutzgeräten und dem Anschluss an die Haupterdungsschiene. Durch die klare Zuordnung von Verantwortlichkeiten werden Überschneidungen und Lücken vermieden: Jeder weiß, welche Leistungen im eigenen Gewerk liegen und wo Abstimmung nötig ist. Im Ergebnis reduziert die Schnittstellenmatrix sowohl Ausführungsrisiken (z.B. dass eine Aufgabe vergessen wird oder zwei Gewerke unterschiedliche Annahmen treffen) als auch Betriebsrisiken. Für das Facility Management ist dieses Dokument später besonders wertvoll, um bei Mängeln, Wartungsfragen oder Umbauten sofort nachvollziehen zu können, welcher Fachbereich zuständig ist. Tritt beispielsweise Feuchtigkeit an einer Durchdringung auf, lässt sich anhand der Matrix klären, ob dies in den Verantwortungsbereich des Dachdeckers oder des Blitzschutz-Fachbetriebs fällt. So unterstützt die Schnittstellenmatrix eine reibungslose Zusammenarbeit aller Beteiligten und eine klare Haftungsverteilung über den gesamten Lebenszyklus der Anlage.

Die Inventarliste bildet den Bestandskern der FM-Dokumentation und ist Voraussetzung für systematische Instandhaltung. Darin werden sämtliche Komponenten des Blitzschutz- und Erdungssystems im Gebäude vollständig erfasst – von den Fangeinrichtungen (z.B. Stangen, Drähte) über die Ableitungen und Klemmen bis hin zu den Erdern und Verbindern sowie eventuell installierten Überspannungsschutzeinrichtungen. Zu jeder Komponente werden wichtige Attribute dokumentiert: der genaue Standort bzw. Bezug zum Gebäude (z.B. „Ableitung Nordfassade, Achse 3“), der Typ oder das Modell, das Material, das Installationsdatum bzw. Baujahr und gegebenenfalls Seriennummern oder Herstellerangaben. Diese Anlageninventarliste ist die Grundlage dafür, Wartungs- und Prüfpläne lückenlos zu erstellen, denn nur bei vollständiger Kenntnis aller Anlagenteile kann kein Bauteil im Instandhaltungskonzept übersehen werden. In der Praxis dient die Inventarliste auch als Basis für Ersatzteilbeschaffung und Störungsbehebung: Wenn etwa ein bestimmtes Verbindungsteil korrodiert ist, lässt sich anhand der Liste schnell der passende Ersatz (Typ und Abmessung) bestimmen. Verantwortlich für die Pflege dieser Liste ist der Betreiber bzw. das FM-Team – die Inventardaten müssen laufend aktualisiert werden, beispielsweise wenn Komponenten erneuert oder ergänzt werden. Eine aktuelle Inventarliste stellt sicher, dass im Bedarfsfall (z.B. bei einer Sachverständigen-Prüfung) alle Anlagenteile nachgewiesen und deren Historie nachvollzogen werden können.

Der Instandhaltungsplan legt auf Basis der DIN EN 13306 und DIN EN 15331 verbindlich fest, in welchen Intervallen und mit welchem Umfang Blitzschutz- und Erdungssysteme zu warten und zu prüfen sind. Er dient dem Facility Management als zentrales Steuerungsinstrument zur Sicherstellung der dauerhaften Schutzfunktion, zur Organisation von Prüf- und Wartungsleistungen sowie zur rechtssicheren Erfüllung der Betreiberverantwortung.

Der Instandhaltungsplan gemäß DIN 18384 (VOB/C ATV) konkretisiert die hersteller- und ausführungsbezogenen Wartungs- und Prüfanforderungen für Blitzschutzanlagen. Er ergänzt den übergeordneten FM-Instandhaltungsplan um bauteilspezifische Vorgaben und dient als verbindliche Referenz für fachgerechte Wartung, normkonforme Prüfmethoden sowie die eindeutige Zuordnung der Verantwortung an den ausführenden Fachbetrieb.

Der Wartungsplan bzw. Wartungskalender dient der terminlichen Steuerung aller Wartungs- und Prüfmaßnahmen gemäß DIN EN 13306. Er stellt sicher, dass Prüffristen eingehalten, Verantwortlichkeiten eindeutig zugeordnet und Instandhaltungsleistungen planmäßig umgesetzt werden, und fungiert damit als zentrales operatives Steuerungsinstrument im Facility Management.

Der Wartungsbericht dokumentiert gemäß DIN EN 13306 die tatsächlich durchgeführten Wartungs- und Prüfmaßnahmen und dient als revisionssicherer Nachweis des ordnungsgemäßen Anlagenbetriebs. Er bildet die Grundlage für die Bewertung des Anlagenzustands, die Ableitung von Maßnahmen sowie für Haftungs-, Versicherungs- und Behördennachweise im Facility Management.

In der Vorplanung nach HOAI wird eine Kostenschätzung erstellt, um die Wirtschaftlichkeit des Blitzschutz- und Erdungskonzepts zu bewerten. Die Bundesarchitektenkammer beschreibt die Kostenschätzung als ersten Kostenrahmen, der auf Vergleichswerten, groben Mengenansätzen und Kostenspannen basiert und der Entscheidung über die Projektfreigabe dient. Sie ist Bestandteil der Leistungsphase 2 und orientiert sich an der Kostengliederung nach DIN 276.

Die Kostenberechnung dient als belastbare Grundlage für die weitere Projektabwicklung. Laut HOAI-Leitfaden erfolgt sie in der Entwurfsplanung (Leistungsphase 3) und enthält detaillierte Mengen, Einheitspreise und die Zuordnung zu den Kostengruppen nach DIN 276. Die Kostenberechnung wird sorgfältig vorbereitet, da sie Grundlage für Honorarermittlung und Investitionsentscheidungen ist.

Nach Abschluss der Bauausführung legt die Kostenfeststellung die realen Kosten offen und ermöglicht eine revisionssichere Nachvollziehbarkeit. Sie wird in der HOAI-Leistungsphase 8 erstellt und vergleicht die tatsächlichen Kosten mit der Kostenberechnung, um Abweichungen zu dokumentieren. Diese Unterlage ist für das Controlling und zukünftige Benchmarks im Facility Management essenziell.

Die Preisliste enthält kalkulatorische Einheitspreise sowie Ansätze für Inspektionen und Wartungen. Sie ermöglicht eine transparente Bewertung von Nachträgen und dient als Grundlage für künftige Budgetplanungen im Facility Management.

Die Bestandsaufnahme dokumentiert die realen Randbedingungen des Gebäudes. Dazu zählen Dachformen, Fassadenmaterial, Dachaufbauten (z. B. Antennen) und vorhandene Erdungs- oder Blitzschutzanlagen. Nur eine vollständige Bestandsaufnahme erlaubt eine funktionsfähige und genehmigungsfähige Planung.

Ein schlüssiges Planungskonzept stellt sicher, dass die Blitzschutz- und Erdungsanlage die erforderliche Schutzwirkung bietet. Nach DIN VDE 0185-305-3 werden Blitzschutzsysteme in Klassen eingeteilt: Klasse I gilt für höchste Gefährdung, z. B. explosionsgefährdete Bereiche; Klasse II ist für Gebäude mit erhöhtem Schutzbedarf, mit regelmäßiger Wartung; Klasse III deckt die meisten Gebäude mit normalem Risiko ab, mit Kontrollen alle 2–4 Jahre, und Klasse IV wird in Deutschland nicht angewendet. Das Konzept umfasst die Wahl der äußeren Blitzschutzsysteme – Fangeinrichtungen, Ableitungen und Erdung –, sowie der inneren Schutzmaßnahmen wie Potenzialausgleich und Trennungsabstände zu leitenden Gebäudeteilen. Die Erdungsart (z. B. Fundamenterder gemäß DIN 18014) und der Potenzialausgleich müssen fachgerecht bemessen werden. Eine ausreichend niederohmige Erdungsanlage (idealerweise < 10 Ω) ist notwendig, um blitz- und schutztechnische Anforderungen zu erfüllen. Grundlage ist eine Risikobewertung nach VDE 0185-305, abgestimmt mit der Gebäudenutzung.

Die Anschluss- und Schnittstellenpläne stellen räumlich und elektrisch dar, wie Blitzschutz- und Erdungsanlagen mit anderen Gewerken (TGA, Elektro, Dachdecker) verzahnt sind. Sie zeigen Erdungspunkte und Anschlüsse des Potenzialausgleichs, damit die ausführenden Firmen Montagen fehlerfrei durchführen können. Diese Unterlagen sind insbesondere bei späterer Wartung und Fehlersuche unverzichtbar.

Vor Inbetriebnahme und in regelmäßigen Abständen müssen Blitzschutz- und Erdungsanlagen auf ihre Wirksamkeit geprüft werden. Gemäß OBO-Leitfaden sind meshed potentials und ein integriertes, niederohmiges Erdungssystem (idealerweise < 10 Ω) für den Personenschutz und die elektromagnetische Verträglichkeit erforderlich. Die Messung von Erdungswiderständen, die Prüfung der Durchgängigkeit der Ableitungen und der Potenzialausgleichsverbindungen dienen dazu, die Schutzwirkung nachzuweisen. Der Prüfbericht ist Voraussetzung für die Abnahme und wird auch von Versicherern und Behörden angefordert.

DIN 18421 legt die technischen Vertragsbedingungen für Dämm- und Brandschutzarbeiten an technischen Anlagen fest. Sie definiert u. a. die Art, Größe und Materialien der zu isolierenden Bauteile und die Dicke und Qualität der Dämmstoffe. Der bauphysikalische und statische Nachweis zeigt, dass Befestigungen, Durchdringungen und Dämmungen den Anforderungen an Tragfähigkeit, Feuerwiderstand und Wärmeschutz genügen. Er wird in Abstimmung mit dem Brandschutzkonzept sowie den Herstellerzulassungen erstellt.

DIN 18384 enthält die Allgemeinen Technischen Vertragsbedingungen für Blitzschutz- und Erdungsanlagen. Sie beschreibt die Anforderungen an Materialien, Ausführung, Haupt- und Nebenleistungen sowie Abrechnung. Der Ausführungsbericht dokumentiert lückenlos alle Arbeiten, die eingesetzten Materialien (z. B. Fangeinrichtungen, Ableiter, Erdungsleiter) und eventuelle Abweichungen. Dieses Dokument sichert die Abnahme und bildet die Grundlage für Gewährleistungsansprüche.

Das Erdungsprotokoll ist ein zentrales Nachweisdokument für die elektrische Sicherheit und die langfristige Betriebssicherheit. DIN 18014 beschreibt die Planung, Ausführung und Dokumentation von Erdungsanlagen, betont die Bedeutung von Fundament- und Ringerdern und fordert qualifizierte Fachkräfte für Planung und Montage. Der OBO-Leitfaden weist darauf hin, dass nur eine fachgerechte, niederohmige Erdung (< 10 Ω) mit meshedem Potenzialausgleich vor gefährlichen Berührungsspannungen schützt und dass die verantwortliche Fachkraft in der Dokumentation zu benennen ist. Das Protokoll umfasst sämtliche Anschlussstellen, Materialangaben, Fotos und Messwerte und bildet die Grundlage für spätere Wiederholungsprüfungen.

Das Mängelbeseitigungsprotokoll dokumentiert, welche Abweichungen während der Abnahme festgestellt wurden und welche Maßnahmen zu deren Beseitigung vereinbart sind. In den HOAI-Leistungsphasen 8 und 9 überwacht der Fachplaner die Ausführung, erstellt Abnahme- und Baustellenprotokolle und sorgt für eine mangelfreie Übergabe. Das Protokoll gewährleistet, dass alle abnahmerelevanten Mängel nachvollziehbar beseitigt werden und bildet die Grundlage für die endgültige Freigabe der Blitzschutz- und Erdungsanlage.

Das Inbetriebnahmeprotokoll markiert den Übergang von der Bauausführung in den Betriebszustand. Es enthält den Nachweis, dass die Blitzschutz- und Erdungsanlage ordnungsgemäß erstellt, vollständig montiert und funktionsfähig ist. Nur mit diesem Protokoll können Betreiber ihre Anlage gegenüber Versicherern und Behörden als funktionsbereit ausweisen.

Die Unterweisung stellt sicher, dass der Betreiber die rechtlichen Pflichten, Prüfrhythmen und Meldewege kennt. Er wird über wiederkehrende Prüfungen (bei üblichen Anlagen alle zwei bis vier Jahre, bei höheren Blitzschutzklassen häufiger), den Inhalt des Prüfbuchs, die Dokumentationspflichten und das Vorgehen bei baulichen Änderungen informiert. Die Unterweisung ist Voraussetzung für die Übernahme der Betreiberverantwortung.

Prüfprotokolle belegen die Wirksamkeit der Schutzmaßnahmen und müssen regelmäßig gegenüber Versicherern und Behörden vorgelegt werden. Nach VDE 0185-305-3 sind Blitzschutzsysteme mindestens alle zwei bis vier Jahre zu prüfen; bei Blitzschutzklasse III (z. B. Wohngebäude) ist eine Sichtprüfung alle zwei Jahre und eine detaillierte Messung alle vier Jahre üblich, bei Klasse I/II jährlich beziehungsweise alle zwei Jahre. In korrosiven oder mechanisch beanspruchten Umgebungen sind kürzere Intervalle erforderlich. Die Prüfungen umfassen die Kontrolle der technischen Dokumentation (Prüfbuch), eine Sichtprüfung auf Korrosion, Beschädigungen und Veränderungen, sowie Messungen des Erdungswiderstands. Abweichungen werden dokumentiert und Maßnahmen festgelegt.

Das Prüfbuch ist das zentrale Betreiberinstrument zur Erfüllung der Prüf- und Dokumentationspflichten. Es enthält alle Prüfprotokolle, Messungen, Wartungsnachweise und Beschreibungen von Änderungen. Fehlt ein aktuelles Prüfbuch, kann dies zu Versicherungsausschlüssen und behördlichen Beanstandungen führen. Die regelmäßige Aktualisierung des Prüfbuchs ist daher eine Kernaufgabe des Betreibers.

Das Raumbuch (gesamt) stellt eine raumbezogene Bestands- und Betriebsdokumentation dar, in der auch die Blitzschutz- und Erdungsanlagen systematisch erfasst sind. Auf Grundlage der VDI 6070-1, VDI 3810-2 / VDI 6023-3 sowie VDI-MT 3810-1 ermöglicht es dem Facility Management eine eindeutige Zuordnung von Anlagenkomponenten zu Räumen, Nutzungen und Zugangsbedingungen. Es dient als zentrale Arbeitsgrundlage für den sicheren Betrieb, die Planung von Wartungsmaßnahmen sowie für Umbauten und Anpassungen während des gesamten Lebenszyklus des Gebäudes.

Das Raumbuch – technischer Teil (LPH 2) dient der vorläufigen technischen Beschreibung der Räume und der Ableitung erster Schutz- und Funktionsanforderungen an Blitzschutz- und Erdungssysteme. Auf Grundlage der HOAI Leistungsphase 2 sowie der DIN 1988-200 und VDE 0185-305-3 bildet es die Basis für die weitere Fachplanung, die Kostenschätzung und die strukturierte Leistungsbeschreibung und unterstützt das Facility Management bei der frühzeitigen Berücksichtigung betrieblicher und sicherheitsrelevanter Anforderungen.

Das Raumbuch ermöglicht eine systematische FM-Verwaltung der Blitzschutz- und Erdungsanlage auf Raumebene. Es stellt sicher, dass jede Komponente einem Raum oder Gebäudebereich zugeordnet ist und dass bei Umbauten oder Nutzungsänderungen die erforderlichen Schutzmaßnahmen berücksichtigt werden. Die Aufteilung in Vorplanung und Entwurfsplanung folgt der HOAI: In der Vorplanung werden die Raumfunktionen und Schutzanforderungen definiert, in der Entwurfsplanung werden konkrete Komponenten und Schutzkonzepte festgelegt.

Auditunterlagen bündeln alle relevanten Nachweise zur Blitzschutz- und Erdungsanlage, einschließlich Prüf- und Wartungsdokumentation sowie Zustandsbewertungen. Sie dienen als Compliance-Instrument, um gegenüber internen Audits, Versicherern und Behörden die ordnungsgemäße Organisation des Betriebs, die Durchführung der Prüfungen und die Einhaltung gesetzlicher Vorschriften nachweisen zu können.

Eine sachgerechte Reinigung und Pflege verhindern Korrosionsschäden und Funktionsbeeinträchtigungen der Blitzschutz- und Erdungskomponenten. Insbesondere metallische Fangeinrichtungen, Ableitungen und Erdungsleiter sind vor Verschmutzung und Bewuchs zu schützen. Die Anweisung legt fest, in welchen Abständen und mit welchen Mitteln gereinigt wird und wie Beschädigungen zu melden sind.

Die Planung technischer Anlagen nach HOAI kann die Erstellung einer detaillierten Schadstoffemissionsberechnung als besondere Leistung umfassen. Für Blitzschutz- und Erdungsanlagen bedeutet dies, dass die potenziellen Emissionen der eingesetzten Metalle (etwa Kupfer, verzinkter Stahl oder nicht rostender Stahl) und Isoliermaterialien über den Lebenszyklus betrachtet werden. Korrosionsprodukte können ins Erdreich gelangen; ihre Bewertung hilft, Umweltgefährdungen und mögliche Auflagen aus der Gebäudezertifizierung (z. B. DGNB) zu ermitteln. Die Ergebnisse fließen in Umweltgutachten, ESG-Berichte und Auditunterlagen ein und stützen die Nachweisführung gegenüber Genehmigungs- und Versicherungsstellen.

Während der Ausführungsplanung sind Schlitz- und Durchbruchspläne verbindliche Unterlagen der technischen Gebäudeausrüstung. Die HOAI nennt ausdrücklich das Anfertigen von Schlitz- und Durchbruchsplänen als Teil der LPH 5. Für Blitzschutz- und Erdungsanlagen werden darin die vorgesehenen Leitungswege für Fangeinrichtungen, Ableitungen und Potentialausgleich detailliert dargestellt. Nur wenn diese Öffnungen mit der Statik und dem Brandschutz abgestimmt sind, lassen sich Konflikte mit tragenden Bauteilen und Installationsschächten vermeiden.

Nach Abschluss der Vergabe müssen die ursprünglich erstellten Schlitz- und Durchbruchspläne an den tatsächlichen Leistungsumfang angepasst werden. Die HOAI sieht in LPH 7 die Mitwirkung bei der Vergabe vor; dazu gehören das Prüfen und Werten der Angebote und der Vergleich der Ausschreibungsergebnisse mit der Kostenberechnung. Änderungen in den angebotenen Installationssystemen, Produktalternativen oder Anpassungen der Leitungswege müssen im Abgleichsplan dokumentiert werden. Dadurch werden spätere Differenzen zwischen Planungs- und Ausführungsstand vermieden, und der Nachweis der Normkonformität im Sinne der VOB/C (DIN 18379, DIN 18381 und insbesondere DIN 18384 für Blitzschutz- und Erdungsanlagen) wird gesichert.

Das Inbetriebnahmemanagement nach VDI 6039 dient der gewerkeübergreifenden Qualitätssicherung. Laut einem Interview zu VDI 6039 müssen bei technisch komplexen Gebäuden „das fehlerfreie Zusammenwirken aller sicherheitsrelevanten Anlagen“ und die „klare Definition der gewerkeübergreifenden Schnittstellen schon während der Planungs- und Bauphase“ sichergestellt werden. Der Schnittstellenkatalog baut auf der initialen Gewerke-Beziehungsmatrix auf und konkretisiert die Übergabepunkte, Verantwortlichkeiten und Abhängigkeiten aller beteiligten Gewerke. Für Blitzschutz- und Erdungsanlagen definiert er zum Beispiel, wie die Verbindung zum Potentialausgleich der Starkstrominstallation herzustellen ist, welche Brandschutzabschottungen anzuwenden sind und wie Prüfungen übergeben werden. Ein klarer Schnittstellenkatalog verhindert Unklarheiten über Zuständigkeiten, erleichtert die Koordination während der Inbetriebnahme und bildet eine wesentliche Grundlage für die Betriebssicherheit.

Ausführungspläne beschreiben nicht nur die geometrische Lage der Leitungen, sondern auch die elektrische Verschaltung. Die HOAI nennt ausdrücklich die Anfertigung von allpoligen Stromlaufplänen als besondere Leistung der Ausführungsplanung. Für Blitzschutz- und Erdungsanlagen stellen diese Pläne dar, wie Fangeinrichtungen, Ableiter, Trennfunkenstrecken, Erdungsanschlüsse, Potentialausgleichsleitungen und Überspannungsschutzgeräte elektrisch verbunden werden. Sie bilden die Grundlage für die Montage und dienen später der Inbetriebnahme und Funktionserprobung.

Revisions-Stromlaufpläne werden nach Abschluss der Montage erstellt und geben den realen Zustand der Installation wieder. Sie enthalten die tatsächlichen Anschlusspunkte, Längen und Querschnitte der Leitungen, die installierten Überspannungsschutzgeräte sowie alle Kennzeichnungen. Die ATV DIN 18384 – „Blitzschutz-, Überspannungs- und Erdungsanlagen“ – verweist auf die DIN EN 62305-3 (VDE 0185-305-3) und dessen Beiblatt 3, in dem die Prüfung und Wartung von Blitzschutzsystemen beschrieben wird. Die vollständige Revisionsdokumentation ist Voraussetzung für die Abnahme und die spätere Wartung.

Im Unterschied zu detaillierten Stromlaufplänen stellt der Übersichtsschaltplan die Hauptkomponenten und ihre Verbindungen schematisch dar. Er verknüpft die äußere Blitzschutzanlage (Fangeinrichtungen, Ableitungen, Erdung) mit dem inneren Blitzschutz (Potentialausgleich, Überspannungsschutz) und ordnet diese den einzelnen Blitzschutzzonen gemäß DIN EN 62305-4 zu. Durch die Zusammenführung von Informationen aus den Stromlaufplänen, dem Schnittstellenkatalog und der Gewerkebeziehungsmatrix entsteht eine verständliche Gesamtsicht, die für den laufenden Betrieb und die Auditfähigkeit unerlässlich ist.

Die Vorbereitung der Vergabe (HOAI LPH 6) umfasst das Ermitteln der Mengen und das Aufstellen der Vergabeunterlagen einschließlich Leistungsverzeichnissen. Die VOB/A 2019 verlangt in § 2, dass Bauleistungen im Wettbewerb und in transparenten Verfahren vergeben werden und dass kein Unternehmen diskriminiert werden darf. Außerdem soll erst dann ausgeschrieben werden, wenn alle Vergabeunterlagen fertiggestellt sind und der geplante Ausführungsbeginn feststeht. Für Blitzschutz- und Erdungsanlagen müssen die Ausschreibungsunterlagen die normativen Anforderungen (z. B. DIN 18384, VDE 0185-305-3, DIN 18014) und die technischen Spezifikationen der eingesetzten Materialien umfassen. Dies ermöglicht einen objektiven Angebotsvergleich und sichert die Rechts- und Vertragssicherheit.

Der Vergabevorschlag ist das Ergebnis des Angebotsvergleichs und bildet die Grundlage der Zuschlagsentscheidung. Die HOAI verpflichtet den Fachplaner, im Rahmen der Mitwirkung bei der Vergabe die Angebote zu prüfen, zu werten, Preisspiegel zu erstellen und Vergabevorschläge zu dokumentieren. Für Blitzschutz- und Erdungsanlagen müssen dabei sowohl die technische Eignung der Anbieter (Qualifikation als Blitzschutz-Fachkraft, Erfahrung) als auch die Übereinstimmung der angebotenen Ausführung mit den einschlägigen Normen (VDE 0185-305-3, DIN 18384) berücksichtigt werden. Eine transparente Bewertung nach Preis-/Leistungs-Kriterien schafft Nachvollziehbarkeit und Rechtsicherheit.

Teil 3 der Normenreihe DIN EN IEC 62305 (VDE 0185-305-3) konkretisiert die Anforderungen an den äußeren und den inneren Blitzschutz und beschreibt, wie Fangeinrichtung, Ableitungseinrichtung und Erdungsanlage ausgeführt werden sollen. Der innere Blitzschutz umfasst den Potentialausgleich und den Trennungsabstand zu anderen leitfähigen Installationen. Das Beiblatt 3 zur Norm fordert, dass die regelmäßige Prüfung und Wartung von einer qualifizierten Blitzschutz-Fachkraft durchgeführt wird und beschreibt die Anforderungen an deren Erfahrung und Schulung.

Praktisch beginnt die Wartung mit einer Sichtprüfung der äußeren und inneren Blitzschutzanlage; danach werden Messungen durchgeführt, um die Durchgängigkeit der Ableitung und den Erdungswiderstand zu ermitteln. Die Prüffristen richten sich nach der Schutzklasse, der Gefährdungsbeurteilung und den verwendeten Werkstoffen. Alle Ergebnisse, festgestellten Mängel und die ergriffenen Maßnahmen müssen im Wartungsbericht dokumentiert werden. Dieser Bericht dient als Nachweis gegenüber Aufsichtsbehörden, Versicherern und Prüforganisationen und ist für die Wahrnehmung der Betreiberpflichten unverzichtbar.

Die Wartungsdokumentation nach VDMA 24186 stellt ein standardisiertes und vergleichbares Instandhaltungsformat dar. Sie ermöglicht dem Facility Management eine strukturierte Zustandsbewertung der Blitzschutz- und Erdungsanlage und dient als belastbarer Nachweis gegenüber Versicherern, Prüfinstitutionen und Behörden. Die VDMA-Richtlinie 24186 (insbesondere Teil 5 für elektrotechnische Anlagen) definiert dazu einheitliche Wartungspositionen für Blitzschutzsysteme, einschließlich regelmäßiger Sicht- und Funktionsprüfungen, Messungen (z. B. Erdungswiderstände) und Dokumentation von Befunden.

Durch die Verwendung standardisierter Begriffe und Checklisten wird sichergestellt, dass kein Wartungsschritt vergessen wird und die Ergebnisse transparent und nachvollziehbar festgehalten sind. Eine lückenlose Wartungsdokumentation ist im Schadensfall oder bei Audits ein entscheidender Beleg dafür, dass der Betreiber seinen Wartungspflichten nachgekommen ist und die Anlage stets gemäß den anerkannten Regeln der Technik instandgehalten wurde.

Eine strukturierte Instandhaltungsplanung ist essenziell zur Erfüllung der Betreiberpflichten und zur Vermeidung haftungsrelevanter Versäumnisse bei Blitzschutz- und Erdungsanlagen. In einem Wartungs- und Prüfplan werden alle erforderlichen Inspektions- und Wartungstermine über den Lebenszyklus der Anlage hinweg festgehalten – beispielsweise die turnusmäßigen Sichtkontrollen und die messtechnischen Überprüfungen gemäß DIN VDE 0185-305-3 (Blitzschutznorm) alle 2 bis 4 Jahre je nach Schutzklasse. Der Plan legt zudem klare Zuständigkeiten fest, indem er bestimmt, welche Fachfirma oder verantwortliche Elektrofachkraft die Maßnahmen durchführt, und er enthält auch Eskalationsregeln. Sollte ein Prüftermin versäumt oder ein Mangel festgestellt werden, definiert der Plan sofortige Meldungs- und Abhilfemaßnahmen.

Durch diese organisatorische Vorsorge wird gewährleistet, dass die Blitzschutzanlage dauerhaft funktionsfähig und normgerecht bleibt. Gleichzeitig kann der Betreiber im Haftungsfall nachweisen, seiner Prüf- und Wartungsverantwortung systematisch nachgekommen zu sein, was auch von Versicherungen und Aufsichtsbehörden gefordert wird.

Werk- und Prüfzeugnisse sind eine zwingende Voraussetzung für die Abnahme der Blitzschutz- und Erdungsanlage. Sie dokumentieren, dass die Anlage fachgerecht und nach Norm errichtet sowie erfolgreich geprüft wurde. Zu den Werkzeugnissen zählen z. B. Materialnachweise der verwendeten Komponenten (etwa Zertifikate der Hersteller für Fangleiter, Erdungsband oder Verbindungsklemmen nach DIN/EN-Normen) und ggf. Werksbescheinigungen über deren Güte. Die Prüfzeugnisse umfassen insbesondere das Prüfprotokoll der Blitzschutzanlage, in dem ein Blitzschutzfachmann die Ergebnisse der Endabnahme festhält: hierzu gehören Messwerte (wie der Erdungswiderstand), Sichtprüfungen aller Anlagenteile und die Kontrolle des Potenzialausgleichs. Auch Konformitätsnachweise (z. B. Erklärungen, dass die Installation den Vorgaben der DIN EN 62305 entspricht) können Bestandteil der Unterlagen sein.

Diese Dokumente dienen sowohl dem Auftraggeber als Beleg für die ordnungsgemäße Leistungserbringung als auch der Haftungsabsicherung des Errichters. Im Schadensfall oder bei Versicherungsfragen kann mit den Prüfzeugnissen belegt werden, dass die Anlage vorschriftsgemäß errichtet und überprüft worden ist, was für die Versicherungsdeckung und die rechtliche Absicherung von zentraler Bedeutung ist.

Der Wirtschaftlichkeitsnachweis ist ein Lebenszyklus-Kostenvergleich und belegt die wirtschaftliche Angemessenheit der Blitzschutz- und Erdungsanlage über ihre gesamte Nutzungsdauer. Im Rahmen der HOAI-Planung – insbesondere in den frühen Leistungsphasen – analysiert der Fachplaner Technische Gebäudeausrüstung die Investitionskosten der Anlage sowie die zu erwartenden Betriebskosten (Wartungs-, Prüf- und Energiekosten) und zukünftigen Erneuerungsinvestitionen. Dabei können verschiedene Ausführungsvarianten oder technische Lösungen verglichen werden, um ein optimales Kosten-Nutzen-Verhältnis sicherzustellen. Zum Beispiel lässt sich abwägen, ob höherwertige Korrosionsschutzmaterialien in der Erdungsanlage die Lebensdauer so verlängern, dass sie langfristig kostengünstiger sind.

Der Wirtschaftlichkeitsnachweis dient dem Bauherrn als Entscheidungsgrundlage, indem er transparente Zahlen für die Budgetfreigabe liefert und nachvollziehbar macht, welche Lösung aus finanzieller Sicht über den Lebenszyklus die vorteilhafteste ist. Damit unterstützt dieses Dokument nachhaltige Betreiberentscheidungen im Facility Management und stellt sicher, dass nicht nur die Sicherheitsanforderungen, sondern auch die wirtschaftlichen Rahmenbedingungen erfüllt werden.

Die Entwurfsdarstellung in Leistungsphase 3 macht das grundlegende Schutzprinzip der Blitzschutz- und Erdungsanlage nachvollziehbar und dient als frühzeitige Visualisierung des geplanten Systems. In diesem Plan werden die vorgesehenen Schutzbereiche dargestellt – also jene Bereiche des Gebäudes, die durch Fangeinrichtungen und Ableitungen vor Blitzeinwirkung geschützt werden sollen. Der Fachplaner positioniert die Fangeinrichtungen (z. B. Fangstangen oder -seile auf dem Dach) und zeigt die geplante Ableitungsführung entlang der Fassade oder inneren Schächte bis zur Erdungsanlage auf. Dadurch wird ersichtlich, dass alle Gebäudeteile innerhalb der Schutzwinkel oder Schutzradien liegen und keine „Lücken“ im Blitzschutz vorhanden sind.

Die Entwurfsplanung wird typischerweise mit dem Bauherrn, dem Architekten und dem Brandschutzplaner abgestimmt. So kann sichergestellt werden, dass das Blitzschutzkonzept baulich integrierbar ist (beispielsweise hinsichtlich ästhetischer Vorgaben des Architekten) und brandschutztechnisch sinnvoll ergänzt (etwa indem Dachaufbauten oder brandgefährdete Bereiche besonders berücksichtigt werden). Diese grafische Unterlage bildet die Basis für weitere Genehmigungs- und Ausführungsentscheidungen und stellt sicher, dass alle Beteiligten das Blitzschutzkonzept verstehen und akzeptieren.

In der Ausführungsdarstellung (Leistungsphase 5) wird das Blitzschutz- und Erdungssystem planerisch so detailliert ausgearbeitet, dass es ohne Interpretationsspielraum durch die ausführende Firma umgesetzt werden kann. Der Plan enthält maßstäbliche Details zu allen relevanten Aspekten: Zum Beispiel sind die Befestigungsdetails für Fangleitungen und Ableitungen an Dach und Fassade eingezeichnet (inklusive Halterungen, Klemmen und deren Abstände gemäß DIN-Vorgaben). Ebenfalls ausgewiesen sind die erforderlichen Trennungsabstände – also der Mindestabstand der Blitzableiter zu anderen metallischen Installationen oder Elektroanlagen, um gefährliche Überschläge zu vermeiden. Alle Erdungspunkte und Verbindungen zum Potentialausgleich sind präzise verortet, etwa die Anbindestellen an den Fundamenterder oder Tiefenerder samt Prüfanschlüssen. Diese klare Darstellung gewährleistet, dass die Montage am Bau vollständig und normgerecht erfolgen kann.

Der Ausführungsplan dient zudem der Bauleitung als Kontrollinstrument: Anhand dieser Unterlagen wird auf der Baustelle überprüft, ob die Blitzschutzanlage genau nach Plan installiert wurde. Somit ist die grafische Ausführungsplanung ein zentrales Mittel der Qualitätssicherung, um sicherzustellen, dass keine Komponente fehlt und alle Spezifikationen (DIN 18384, DIN EN 62305 usw.) eingehalten werden.

Die Vergabeabgleichs-Darstellung (Leistungsphase 7) stellt sicher, dass Planung, Ausschreibung und Ausführung konsistent übereinstimmen. Nachdem der Auftrag an eine Blitzschutz-Fachfirma vergeben wurde, passt der Fachplaner die Planungsunterlagen an die tatsächlich beauftragte Ausführung an. In diesem Plan werden die konkreten Herstellerprodukte und Systemkomponenten vermerkt, die der Auftragnehmer einsetzt (z. B. Typ und Fabrikat der Blitzableiter, Klemmen, Überspannungsschutzeinrichtungen). Etwaige Abweichungen gegenüber der ursprünglichen Planung – beispielsweise wenn der Auftragnehmer gleichwertige Alternativprodukte vorschlägt – werden klar dokumentiert. Hierzu gehören auch Gleichwertigkeitsnachweise, mit denen der Auftragnehmer belegen muss, dass ein Ersatzprodukt den ausgeschriebenen Leistungsanforderungen und Normen in vollem Umfang entspricht (dies ist nach VOB üblich, um die Qualität trotz Produktwechsel sicherzustellen).

Die Vergabeabgleichs-Darstellung dient dem Auftraggeber und Betreiber als verbindliche Referenz, welche Ausführung letztlich vereinbart wurde. Sie ist im Gewährleistungsfall wichtig, um Ansprüche genau zuordnen zu können, und bildet die Grundlage für die Revisionsunterlagen der Blitzschutzanlage. Im Facility Management steht damit ein aktueller Plan zur Verfügung, der den Ist-Zustand der Anlage nach Projektabschluss widerspiegelt – unverzichtbar für zukünftige Wartungen, Prüfungen oder Erweiterungen.
